雷達視頻采集方案

  1、模擬輸入通道數：2通道；
  2、數字輸入通道數：3通道；
  3、高采樣率：400MSps；
  4、A/D分辨率：14Bit以上；
  5、量程（輸入范圍）：±5V自校準；
  6、輸入信號帶寬：0Hz～200MHz；
  7、觸發方式：用戶可以通過FPGA二次開發；
  8、觸發電平：12VCOMS；
  9、每通道64Msamples
  10、USB或PXIe總線接口

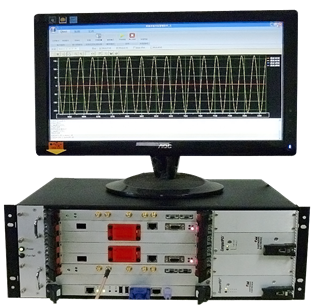

  采集系統如下：

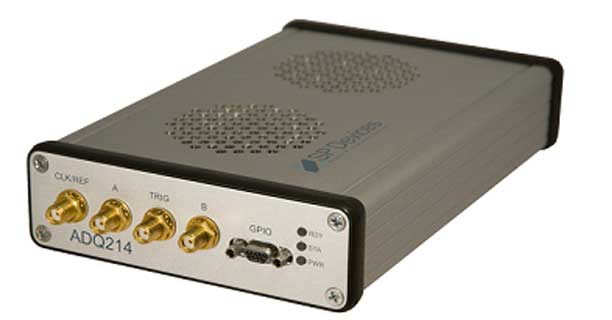

  板卡圖形

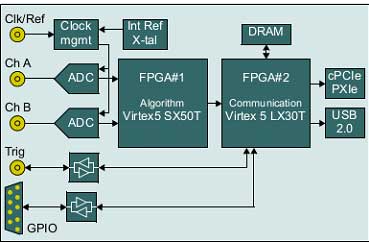

  板卡原理框圖

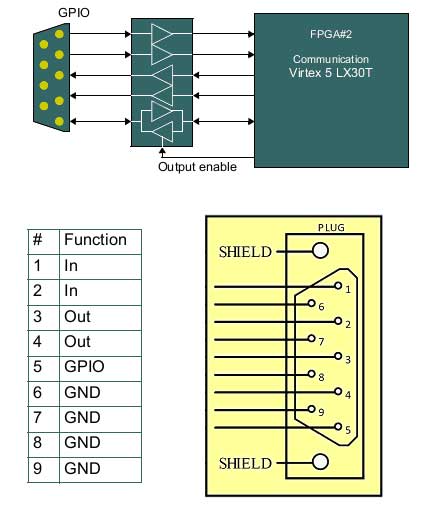

  觸發信號可以通過如下圖輸入：

  FPGA可以用戶開發，我們可根據需求描述的情況，重新對FPGA編程，滿足以下情況：

  由觸發信號Trig控制開始采集和存儲,天線每旋轉一圈，會產生一個0點信號（HD）和360個方位信號（BP），每次采集128-130圈，即采集到128-130個0點信號（采集的點數能夠在軟件上任意設置）。工作時并不是360°方位角全部采集，應能在軟件上設置任意角度采集，在采集扇角外的區域內，只數字計數，AD不采集。

  通道采集數據可以根據需求滿足以下格式：
