近日，公司與南京中電X所成功合作雷達天線中頻數據采集系統，該系統核心由cPCI高速數據采集卡與cPCI機箱構成。高速AD板卡具有如下特征：
一、cPCI數據采集板卡規格：
系統采用6U標準的cPCI架構，包括如下幾個部分：
1．2通道14bit250MSPS/16bit100MSPS采集模塊，雙通道ADC。
2．50歐姆，AC耦合，輸入幅度1Vpp。
3．板載512MB64位寬DDR2存儲器連接到FPGA。
4．支持33MHz32bitPCI總線，支持中斷方式和DMA傳輸數據。
5．支持后插板連線，能通過后插板輸入狀態控制字。
6．板載采集時鐘產生器，支持外時鐘輸入。
7．前面板狀態指示燈。
8．提供基于VC++的API函數庫和應用程序，支持二次軟件開發。

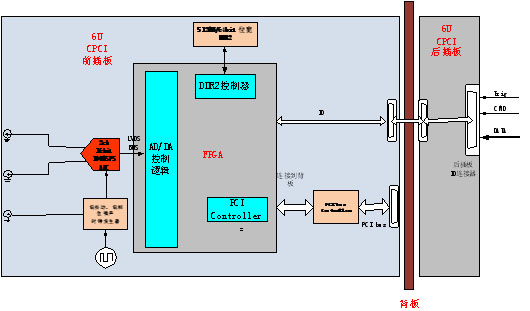

二、系統實現框圖如下：

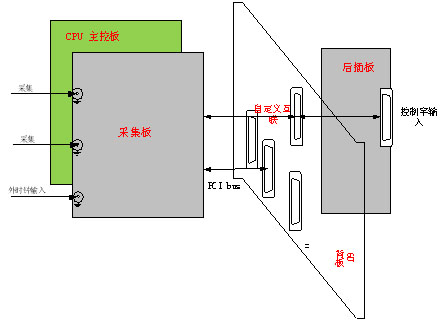

該系統組成由6UCPCI采集卡和后插板組成，如下圖所示：

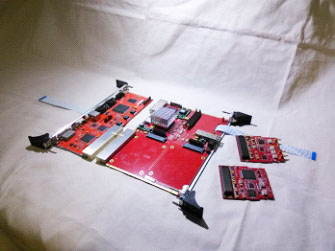

采集板卡外觀圖如下：
南京14所選擇與坤馳科技合作，是公司實力的再一次證明。
