近年，船舶行業快速發展，特別是國產航母“遼寧號”成功下水之后，我國船舶行業迎來的快速發展的良好時機，相關的配套設備也面臨著不斷升級的要求，如船用雷達的反映速度應越來越快、目標識別越來越精準。
北京坤馳科技有限公司的ADQ14系列采集卡，因其自身采集速度快、數據處理能力強、可用戶定制算法開發等特點贏得了一系列軍工用戶，近期，其在某船舶研究機構研制的船用雷達系統中，成功擔任了的雷達數據采集、傳輸、處理的核心任務，以下為該系統及ADQ14板卡的應用介紹。
1，船用雷達系統簡介
該系統與以往的傳統雷達系統不同，并非用于單個目標的識別，而是應用判斷目標以外的背景信息，實現特定目的的搜索功能?？梢哉f，識別的范圍更廣、信息含量更大，所需要處理的數據也更多，采集所需圖像的同時，還要精確記錄方位、時間等多維信息，整個系統實現難度大、硬件需求高。這也使得ADQ14板卡在一系列同類板卡中脫穎而出。
具體的高速數據采集相關需求如下：
A)采集信號特征：
總共4路信號
（1）video AD信號，幅度為±5V;
（2）trig觸發信號，+12V電平信號2200Hz、1200Hz、600Hz
（3）BP方位信號，+12V電平信號186Hz;
（4）HD正北信號, +7V電平信號0.414Hz。

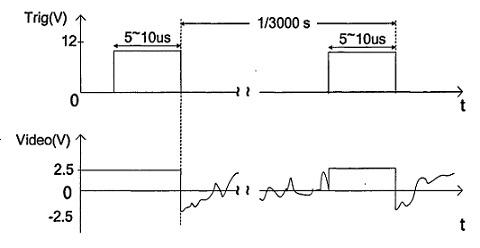

圖1觸發信號與回波視頻信號的時序圖

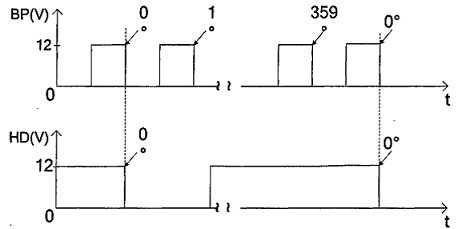

圖2方位信號與0點信號的時序圖
B)采集控制
設備開機工作后，由觸發信號控制開始采集和存儲,天線每旋轉一圈，會產生1個0點信號（HD）和多個方位信號（BP），在軟件上設置任意角度采集，在采集扇角外的區域內，只數字計數，AD不采集。
C)存儲需求
在以大采樣率來計算數據量，如當采集卡工作在500MS/S時，需能夠實時把數據存儲在電腦指定硬盤內。
D)軟件需求
1、能夠設定每次觸發后的采集時間；
2、能夠按要求設定數據存儲的格式和類型；
3、實時傳輸數據，傳輸速率應能滿足采集需求；
4、能夠設置采樣頻率；
5、能夠根據用戶要求定制采集軟件，提供軟件代碼，以供用戶二次開發；
E) 邏輯開發
2、前端的雷達系統指標：
型號：FURUNO-M1945
顯示器：12.1” LCD
天線：4’, 6’可選
量程：72海里
功率：6kw
較高的短程目標探測能力
高級的自動增益、調諧、雨雪和海浪抑制模式
48rpm高速運行天線
真運動方式回波跟蹤比較本船和其他船舶的蹤跡
獨特的畫面功能能夠快速轉換到用戶自定義的雷達設置

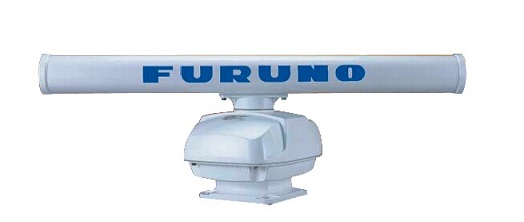

圖3 接收天線

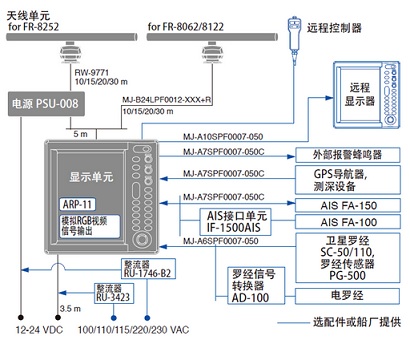

圖4 雷達整體接線圖
A) 概述

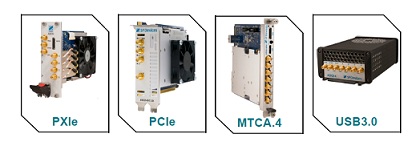

接口形式：USB、 cPCIe/PXIe、PCIe、MTCA-4
支持擴展模塊：SSD存儲模塊、觸發/定時模塊、10Gbit高速光纖以太網傳輸模塊
邏輯及軟件：FPGA封裝大量實時信號處理模塊并支持用戶開放、內部軟件開發工具包(SDK)
應用領域：雷達、激光掃描、質譜分析、雷達、超聲成像等
B）具體參數
型號：ADQ14DC-2A-VG-USB
規格：2通道，500MS/s,14bit,DC耦合
接口形式：USB 3.0 200MB/s
輸入范圍：（VG）:0.5, 1, 2, 5 Vpp
連接器：SMA
-3dB帶寬：250MHz
時鐘：內/外時鐘參考
觸發：軟件、內部觸發、外觸發輸入/輸出、電平觸發
其他：支持GPIO、過壓保護
FPGA:Xilinx Kintex 7 K325T
4、現場測試
本著對客戶負責的服務精神，在前往客戶現場驗收測試之前，坤馳科技的相關工程師進行了嚴格的內部調試與驗證，并開發了一些用戶用的到的相關應用功能，在確認沒有任何問題后，前往用戶應用現場進行測試，整個現場驗收過程愉快、順利，無論是產品性能還是坤馳工程師的服務態度都得到了用戶極高的評價。

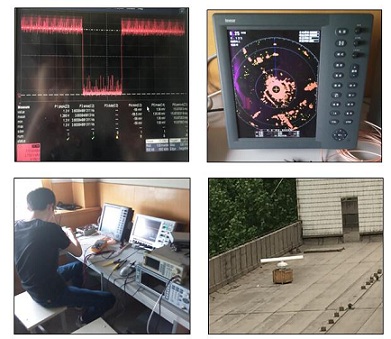

以下為現場發回來的相關圖片：
