應用案例丨坤馳科技雙通道觸發采集實時FFT數據處理系統

返回列表 來源：坤馳科技 查看手機網址
掃一掃!應用案例丨坤馳科技雙通道觸發采集實時FFT數據處理系統掃一掃!
 瀏覽：- 發布日期：2024-11-26 09:33:17【大 中 小】

640

雙通道觸發采集實時FFT數據處理系統


應用案例

1

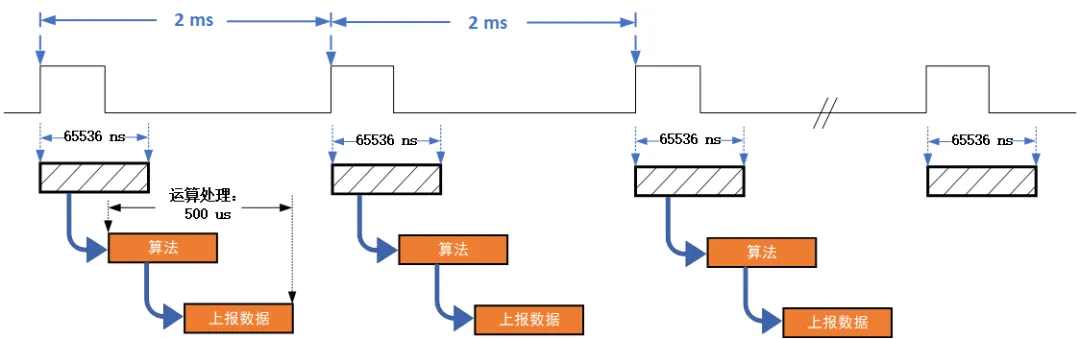

雙通道采集，每路通道需要2GSPS的采樣率，每2毫秒采集一次，每次采集數據量為65536*2 Sample。采集的信號頻率滿足奈奎斯特采樣定律。采集數據后，每路通道的數據均做運算以及FFT實時處理，運算處理時間可在500微秒左右。
2

解決方案

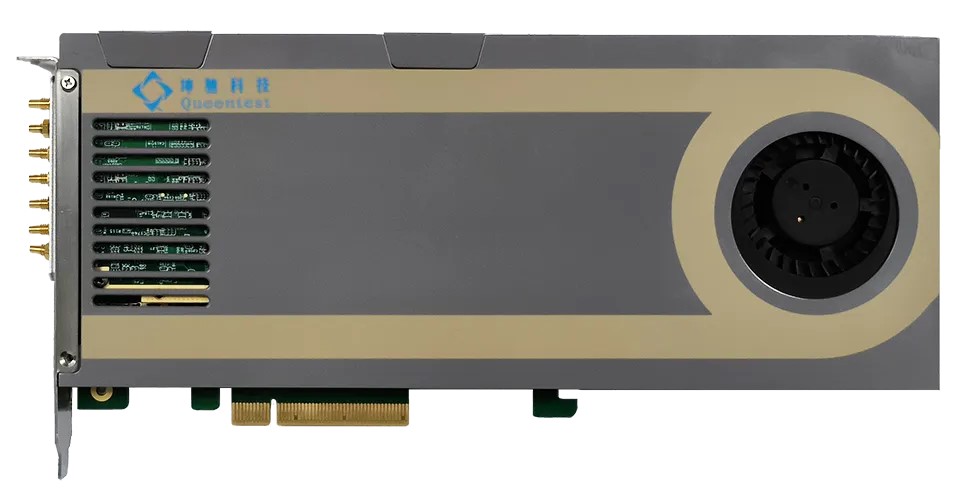

坤馳科技QT12131可FPGA進行FFT算法開發，支持外觸發，內部秒脈沖觸發，以及通觸發將采樣數據進行實時運行并發送給上位機。

解決方案



特征及優點

信號模數轉換

· 14位高分辨率ADC；

· 2通道同步模擬輸入；

· 最高3GSPS采樣率；

· 采樣帶寬1.8GHz；

· 輸入阻抗50Ω。


客戶價值

·  采集存儲容量8GB；

·  軟件與信號處理：

·  Windows系統和Linux系統可選；

·  高動態范圍；

·  模塊支持多種觸發方式；

·  電磁兼容，可靠性高；

·  最優性價比。

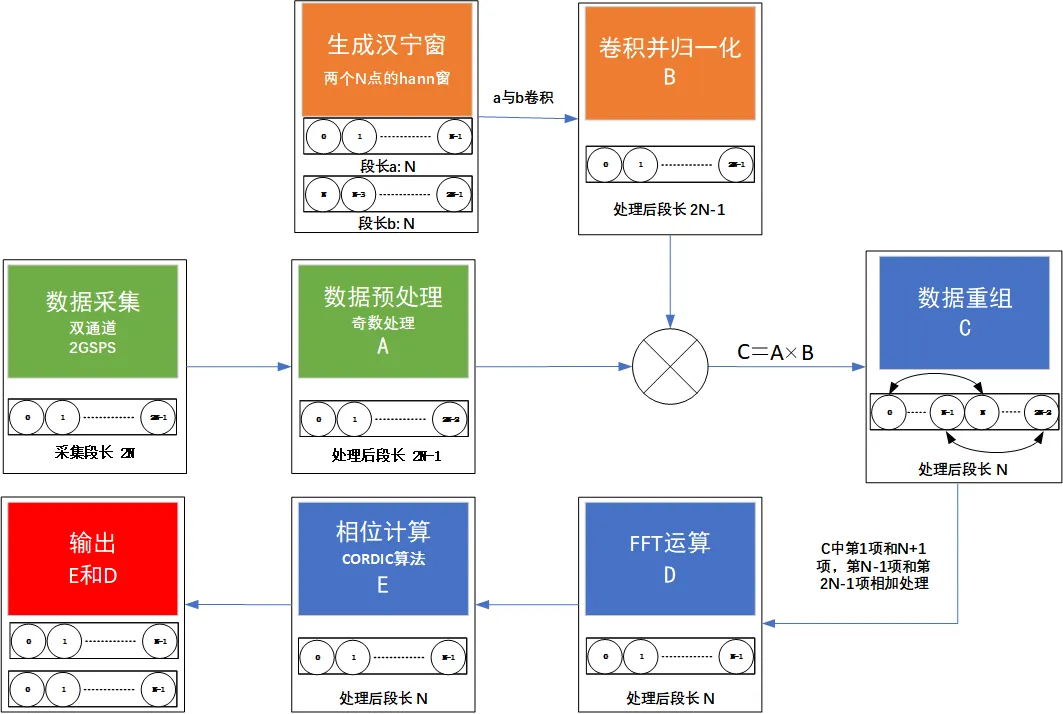

算法結構

    4

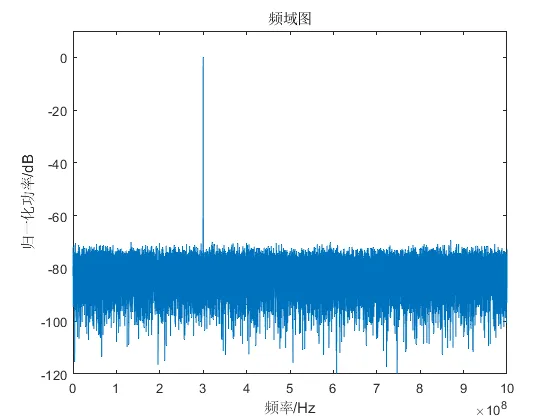

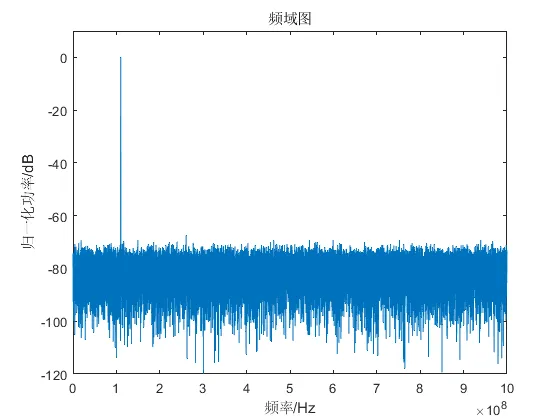

FFT信息

5110MHz


6300MHz

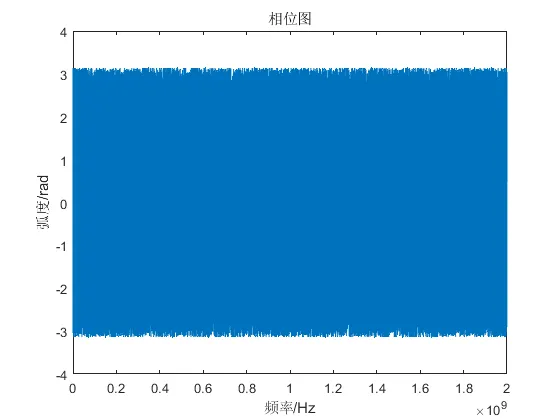

相位信息

7

110MHz


8

300MHZ
