數據采集卡在激光雷達頻域累加系統中的應用

返回列表 來源：坤馳科技 查看手機網址
掃一掃!數據采集卡在激光雷達頻域累加系統中的應用掃一掃!
 瀏覽：- 發布日期：2025-01-06 14:03:33【大 中 小】




    企業微信截圖_17361462199858

項目背景

客戶在運用傳統激光雷達累加系統進行測量時，常會遇到效率與實時性問題：

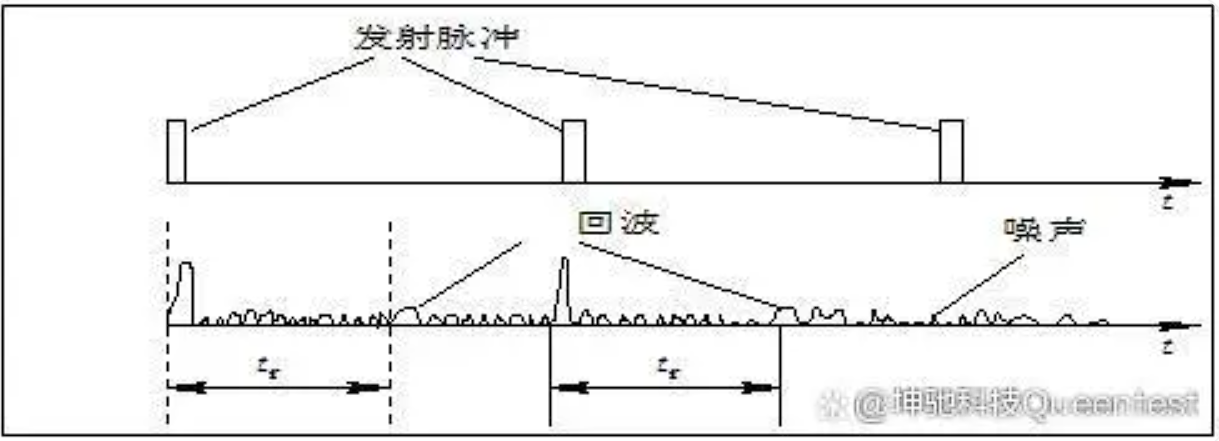

  1. 雷達回波信號采集滯后：
    • 傳統系統捕捉雷達回波信號的效率低下，存在明顯的采集延遲。
    • 這種延遲影響了數據的實時性和準確性，無法滿足高效測量的需求。
  2. FFT及頻譜數據累加運算遲緩：
    • 數據處理過程中的FFT（快速傅里葉變換）及頻譜數據累加運算速度緩慢。
    • 這也拖慢了整體測量速度，降低了工作效率。

解決方案

坤馳科技針對此痛點，研制了基于FPGA的高速信號采集處理系統（QT20135），該系統支持單通道，1GS/s采樣率，通過10kHz外觸發采集模式，每次觸發，支持30000個點的雷達回波信號采集，FFT頻域累加運算，同時確保數據在傳輸至上位機過程中的可靠性，解決了大數據量處理、FFT累加運算復雜度高以及數據傳輸可靠性等問題。

1

此外，該系統還支持外觸發、內部脈沖觸發以及通道觸發等多種觸發方式，提供靈活的FPGA算法開發平臺，滿足多樣化的應用場景需求。

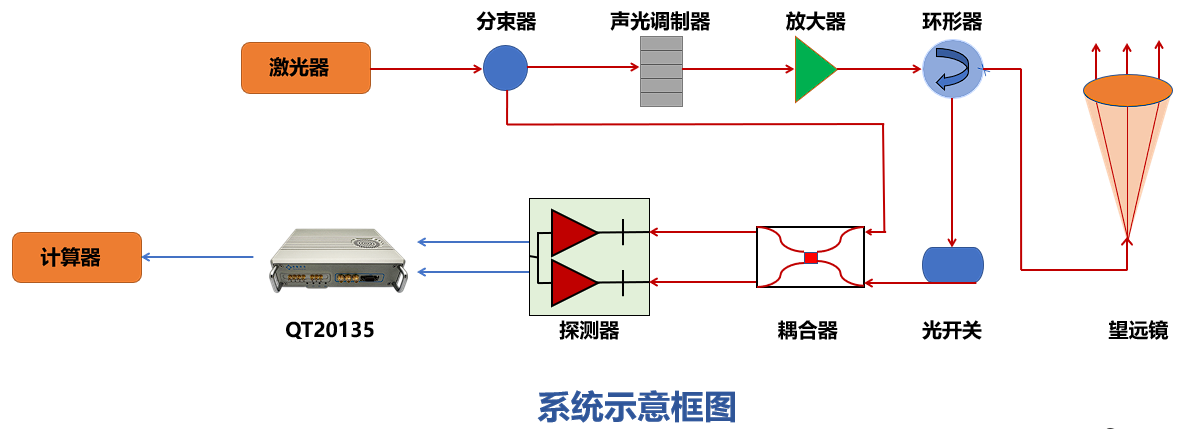

雷達信號采集處理系統示意框圖：

2

3

       4

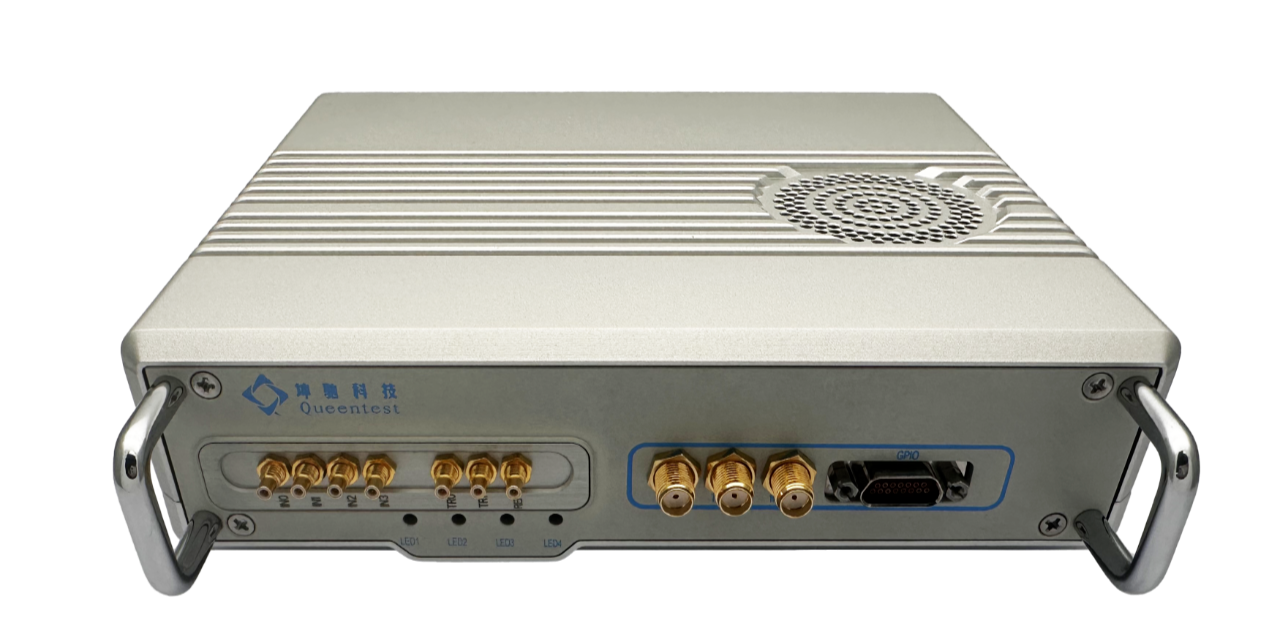

產品亮點

  • ● 4通道同步模擬輸入

● 16bit高分辨率ADC

● 1GS/s采樣率

● 采集帶寬400MHz

● 輸入阻抗50Ω

● 采集存儲容量2GB

● 高動態范圍

● Windows系統和Linux系統可選；

● 模塊支持多種觸發方式；

● 電磁兼容，可靠性高

實踐證明，坤馳科技QT20135數據采集系統是提升激光雷達探測應用效率的一種理想工具。
