射頻收發儀丨解鎖多衛星信號同步采集的“核心引擎”

返回列表 來源：坤馳科技 查看手機網址
掃一掃!射頻收發儀丨解鎖多衛星信號同步采集的“核心引擎”掃一掃!
 瀏覽：- 發布日期：2025-08-23 05:13:30【大 中 小】


引言

隨著衛星導航系統的廣泛應用，對多衛星信號的高精度同步采集與連續記錄需求日益迫切。在衛星通信、航空航海導航等場景中，精確的衛星信號采集與分析對于科研、訓練、監測、保障等任務至關重要。坤馳科技基于QT12509射頻收發儀構建的四星同步采集流盤系統為上述場景提供了一個理想工具。

1

系統如何實現“多星同步,連續記錄”？

1.射頻信號收發射頻信號收發

核心搭載兩塊坤馳科技QT12509射頻收發儀，每塊板卡提供2個射頻接收通道和2個射頻發射通道，采樣率245.76MS/s，精度可達16bit。頻率覆蓋范圍75MHz~6GHz，每通道瞬時帶寬200MHz，確保完整捕獲衛星信號細節。支持內部參考時鐘和外部參考時鐘30.72MHz，以及TDD應用模式（同一時刻接收和發射頻點相同），實現高效頻譜利用。同時，支持信號數據流盤模式，為連續記錄奠定基礎。

同步技術： 采用外觸發和同源外時鐘技術，確保兩塊板卡實現極高精度同步采集，滿足多衛星信號嚴格的同步性要求。

2

2.強勁數據處理平臺

基于GPU計算平臺，為實時信號處理提供澎湃算力。

通過PCIe高速接口，數據從射頻收發儀高速傳輸至處理中心。

3.智能實時處理與分析

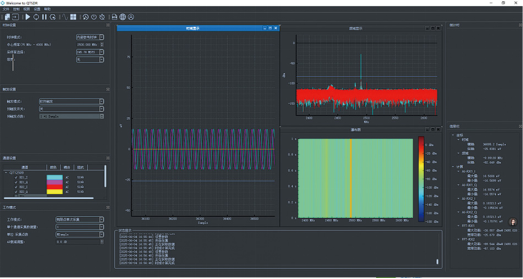

利用QT SDR軟件平臺進行信號的實時解調、分析與可視化，操作界面直觀友好，用戶可實時掌控信號狀態。

3

4.可靠的流盤存儲

采用高性能RAID磁盤陣列，實現4通道數據連續、穩定寫入硬盤。連續存儲速率高達5GB/s，存儲容量4TB~128TB可選，可按需靈活擴展，輕松應對長時間、大數據量的采集任務。

五大核心優勢，鑄就卓越性能

1、“毫厘不差”的同步精度： 外觸發+同源時鐘技術，實現多通道超高精度同步采集，為精準定位與分析奠基。

2、“明察秋毫”的信號捕獲： 200MHz瞬時帶寬，完整捕捉信號特征，細節盡收眼底。

3、“源源不斷”的可靠存儲： 4通道連續流盤，海量數據安心存，科研實驗、長時任務無后顧之憂。

4、“一目了然”的直觀操作： 友好的圖形化操作界面，信號波形、分析結果清晰呈現，控制便捷。

5、“即開即用”的專業設備：機架式、桌面式、便攜式多種系統形態，部署靈活，滿足嚴苛環境需求。

1

結論

本衛星信號同步采集與流盤系統成功實現了在同一臺計算機內兩塊QT12509 射頻收發儀的同步采集與連續流盤存儲功能。經驗證，系統滿足瞬時帶寬200MHz、4 通道連續流盤等關鍵性能指標，目前，該系統已在軍事裝備、科研等領域得到廣泛應用。
