坤馳科技|高速數據采集模塊/系統在瞬態光電測試技術的應用

來源：坤馳科技查看手機網址

掃一掃!

坤馳科技|高速數據采集模塊/系統在瞬態光電測試技術的應用

掃一掃!

瀏覽：- 發布日期：2024-08-12 12:32:14【大中小】

Queentest

信號采集數字化儀

高速數字化儀

產品簡介

光電測試測量應用中，探測器將光信號轉換成電信號后，通過數字化儀將電信號轉換成數字信號，進行信號處理、存儲、顯示等。我們?yōu)槟峁┝巳笙盗薪僖?guī)格的數字化儀供您選擇。

產品特性

· 單模塊支持1/2/4/8個模擬輸入通道

· 采樣率：20/40/80/250/500MS/s至1/2/3/5/10GS/s

· 8~16bit垂直分辨率數據傳輸速率可達7GB/s

· 支持多板卡同步，百通道量級同步采集

· 豐富的時鐘和觸發模式

· 數據傳輸速率最高可達7GB/s

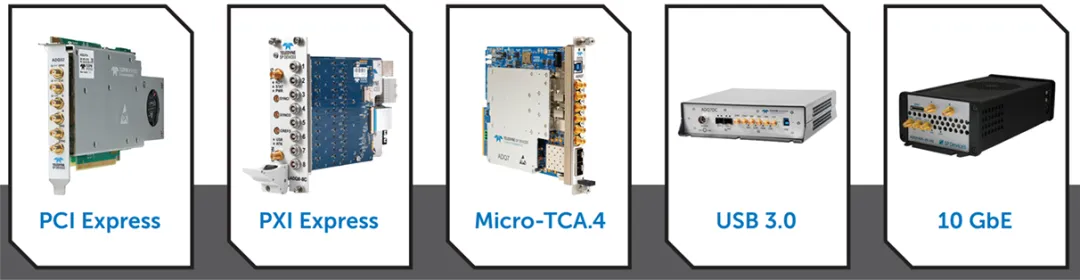

· 數據接口：PCIe/PXIe/USB/網口/光纖/MTCA

· 友好的軟件界面

· 豐富的API二次開發例程

· windows/linux/銀河麒麟操作系統

· 累加平均/脈沖信號處理/FFT等FPGA算法實現

· GPU固件，點對點數據直傳

· 部分型號國產化設計

· 提供硬件、邏輯、軟件的定制開發

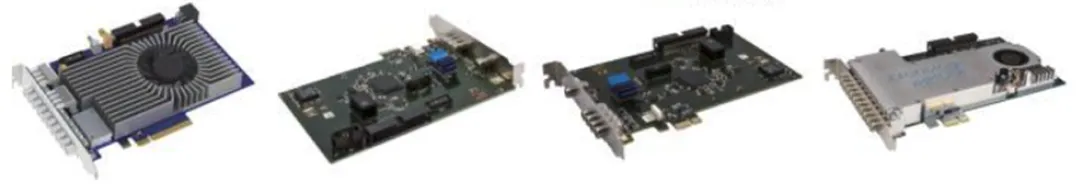

產品類型

產品特性

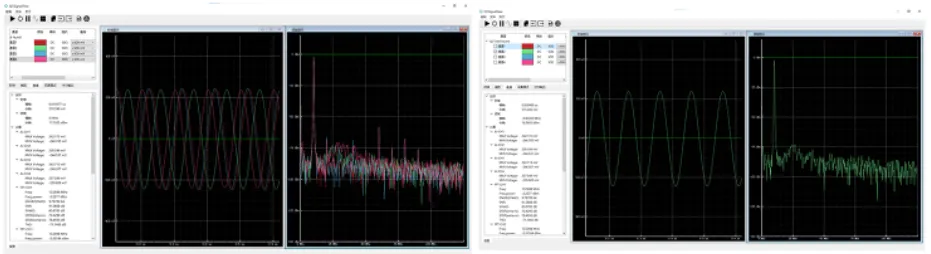

軟件支持

· 支持多板卡工作

· 提供豐富的采樣模式配置

· 支持對文件的分割功能

· 支持時域波形展示、頻域展示

· 支持動態參數計算，包括SNR(信噪比)、SINAD(信納比) 、SFDR(無雜散動態范圍)、ENOB(有效位)、THD(總諧波失真)，HD2~HD5（2階諧波失真到5次諧波失真）

·支持統計功能，包括直方圖Histogram

·支持波形生成功能，三角波、正弦波、方波等

軟件支持

軟件二次開發工具

Queentest

任意波形發生器/時間數字轉化

AWG-任意波形發生器

任意波形發生器（AWG）在光電測試測量中具有廣泛的應用，AWG可以生成各種波形的信號實現對激光器輸出波形的控制和測試，為光電行業的研究和生產提供重要的工具支持。

任意波形發生器（AWG）

任意波形發生器（AWG）2

TDC-光子探測計數

廣泛應用于：光子探測計數、激光雷達測距、質譜、OCT、熒光壽命成像顯微鏡、近紅外光譜、光纖傳感等。

· ADC&TDC的組合應用，脈沖細節和精確時間都能兼顧

· 詳細的脈沖形狀分析，解開重疊脈沖場景中的單脈沖細節

· 標準PCle總線設計，易于集成

· 豐富的軟件開發接口、實例

· 高精度時間測量

· 豐富的產品組合，兼顧性能和成本

產品特性1

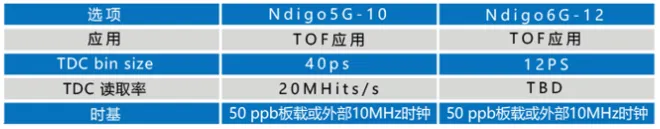

產品種類

Queentest

信號采集系統

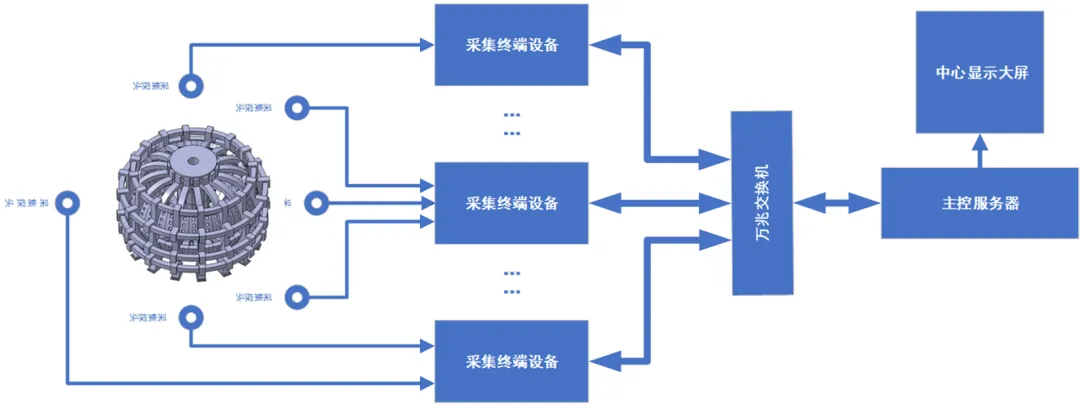

某診斷電子學陣列信號采集系統

本數據采集系統用于某大型物理實驗系統的信號采集。針對多種信號采集需求，具有多種采樣率（100MS/s、1GS/s、10GS/s）和高分辨率（12-16bit）的靈活組合、組成數百通道同步采集系統。該系統操作方便、測量準確，終端采集模塊具有量程可調、過壓保護、采樣率可調、可外部觸發等功能，通過統一的分布式時鐘和觸發系統實現高精度同步采集功能，由醫用的上位機軟件平臺統一控制操作。（更多信息請聯系坤馳科技獲取）

9某大型物理實驗系統的信號采集

高速瞬態信號同步采集系統

單通道1GS/s，10bit精度，多種采樣指標、通道數量靈活配置！高速瞬態信號同步獲取！

傳統儀器搭建高速同步瞬態信號采集系統所面臨的挑戰：

•大量的1-2-4通道示波器陣列；

•高昂的成本；

•龐大的體積；

•特殊的外部同步單元輔助，同步指標難以保證；

•漫長調試安裝；

•需要特定開發的上位機系統、軟件；

•多組設備、較低總線傳輸導致的效率低下的數據獲取能力；

……

虛擬儀器技術的發展和應用為您帶來了什么？

•優異的采樣性能，典型配置：每通道采樣率1GS/s，精度10bit；

•極高的可拓展性：?jiǎn)螜C(jī)通道N=8*n通道，最多64通道。支持機箱間同步拓展;

•友好的成本；

•緊湊的體積，僅需一個桌面即可布置上百通道，一個標準機架可布置數百通道；

•成熟的同步技術，板間、機箱間、域內White Rabbit同步，域外GPS/北斗時間戳同步；

•貨架式系統，免安裝調試；

•免開發的上位機GUI軟件，豐富的多種開發語言的開發接口例程；

•高速總線技術加持=更快的數據傳輸、更多的數據獲取；

•靈活的配置方案，百余種不同指標高速采集模塊可按需選擇；

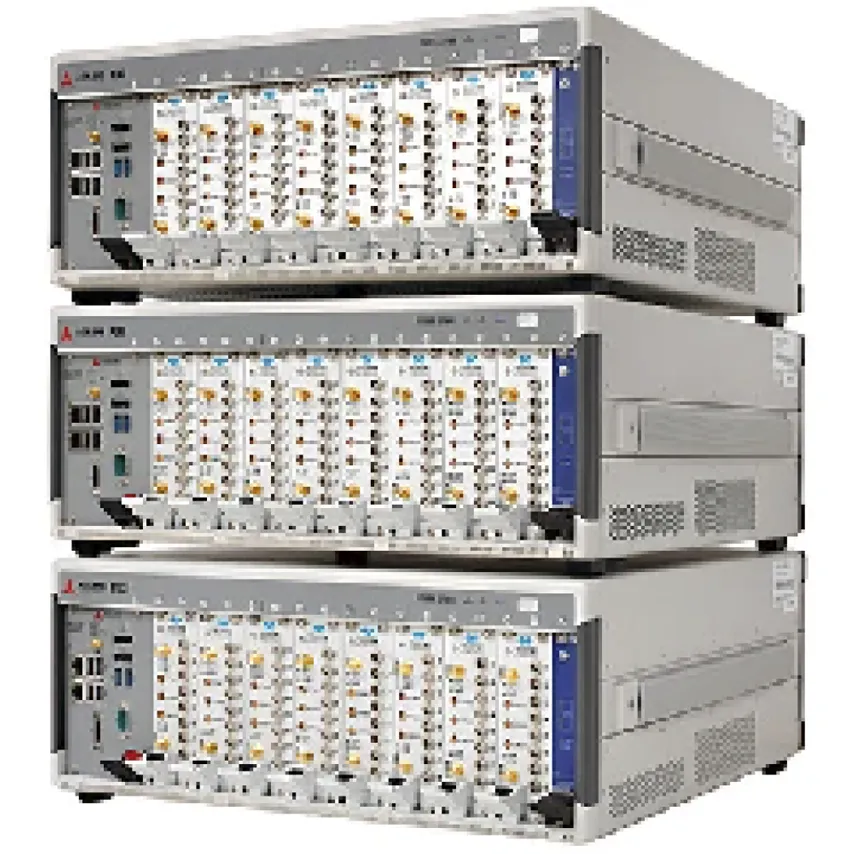

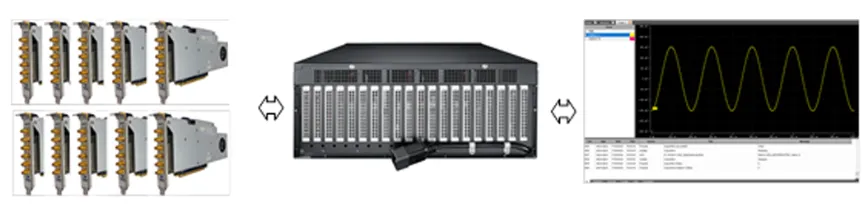

機箱系統

系統組成

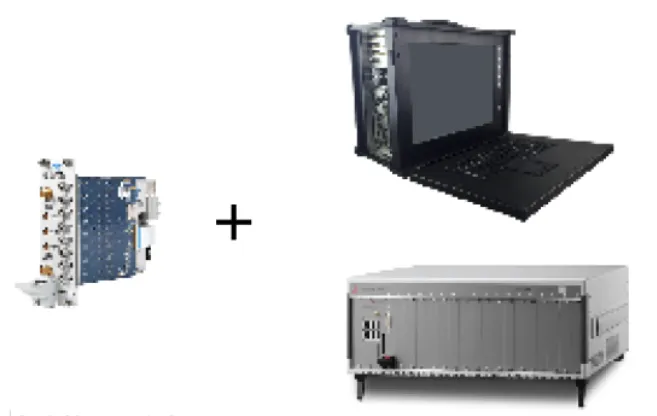

高速信號采集卡+機箱系統

典型應用

•爆炸效應測量；

•核物理、粒子物理、中子飛行時間；

•湯姆遜散射；

•產線等ATE測試系統；

•半導體測試；

•MIMO測試；

•超聲陣列測量系統；

•分布式高速測量系統；

……

高速數據采集卡：

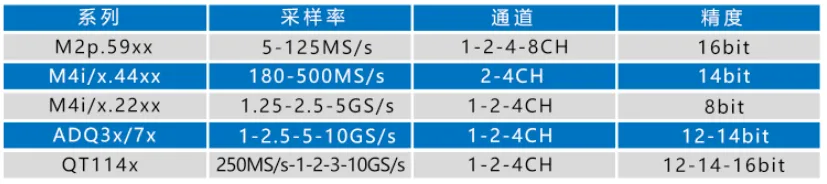

目前坤馳科技有百余種不同指標性能高速數據采集卡產品，核心指標分布如下：

采樣率：5MS/s，100MS/s，500MS/s，1GS/s，2GS/s，4GS/s，5GS/s，10GS/s等

采樣精度：8bit、10bit、12bit、14bit、16bit

單模塊通道：1-2-4-8通道等

機箱系統：

目前坤馳科技有十余種不同指標性能機箱系統平臺，核心指標分布如下：

處理器：i5、i7、i9、志強系列等

內存：8GB-128GB，更大內存可拓展

存儲：TB級存儲按需選擇

總線平臺：PCIe、PXIe、MTCA、等……

Queentest

光電探測器信號采集應用

自由電子激光束測量

應對自由電子激光裝置對束流位置測量的需求，需要采用分布式的實驗物理及工業控制系統進行遠程數據交互以及多通道的信號采集。

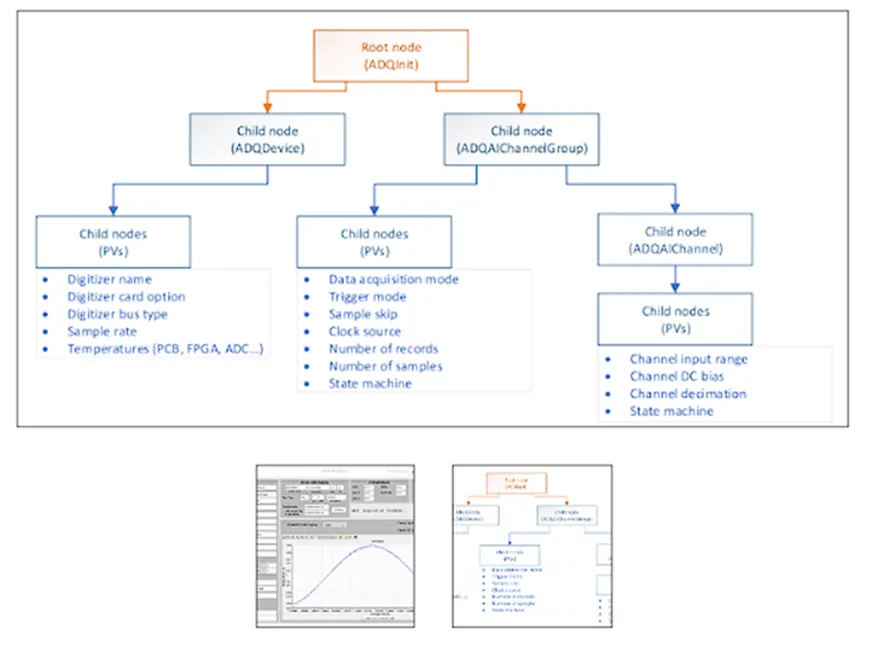

該系統，總共40通道，1GSPS采樣率。12bit分辨率，支持EPICS驅動。

采集應用

880102c7a7025aa3e2bb4f433a2997ab-sz_163676

惡劣電磁或高壓環境中快脈沖信號采集案例

在惡劣的電磁或高壓環境中進行高速脈沖信號的測量，在科研、軍工、工業等領域有廣泛的應用需求，脈沖輻射探測是其中一種典型場景。

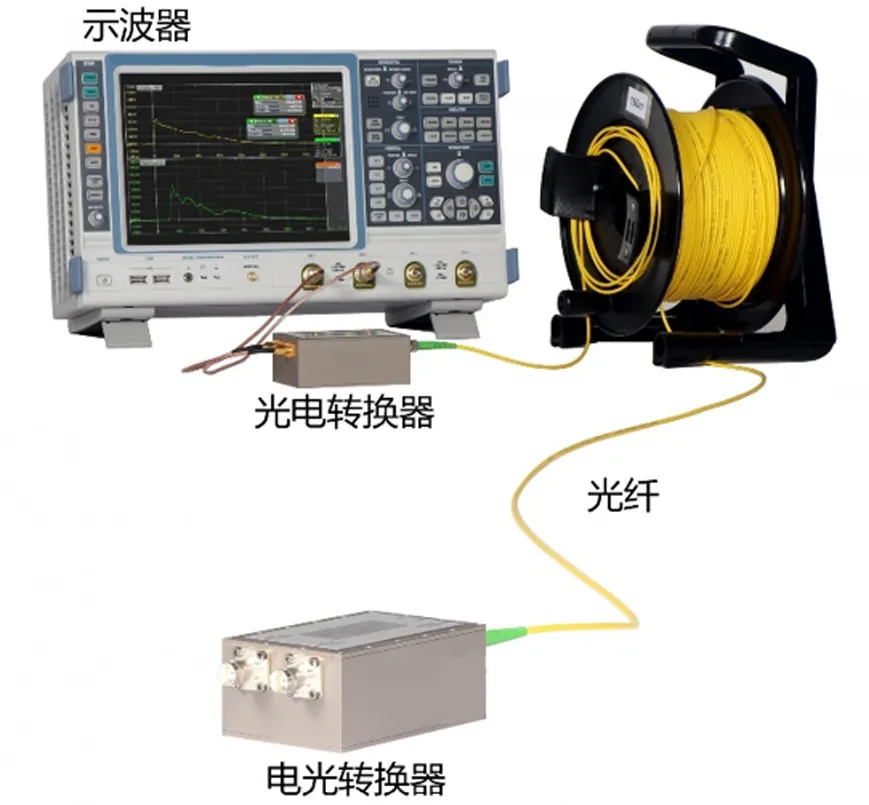

脈沖輻射探測的信號傳輸和記錄指的是探測器獲得的脈沖信號通過傳輸系統輸入信號采集裝置（如示波器）。傳統方式采用光纖傳輸脈沖信號，要將探測器輸出的模擬信號進行電光轉換，通過光纖傳輸后再進行光電轉換，最后用示波器采集，如圖所示。

上述方案面臨的瓶頸：

1、目前，這種電光-光電轉換的線性范圍一般為 100 倍左右，極大限制了測量的動態范圍。

2、隨著數字時代的到來，光纖傳輸已經成為了大多數通信和數據傳輸領域中的首選技術，其中光纖線傳輸?shù)男盘?hào)可以是數字信號，也可以是模擬信號。

示意圖

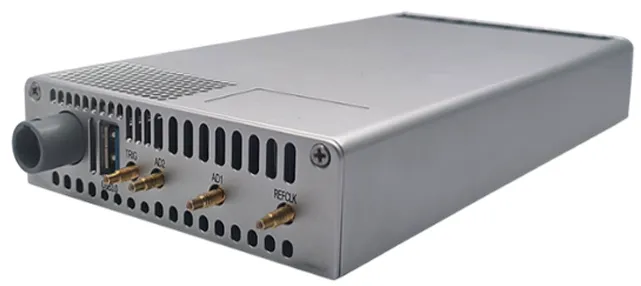

QT2125DC 是一款高速 12bit 多通道 USB（光纖）接口數字化儀，它具有 2 通道 10GS/s 采樣率，模擬前端帶寬從 DC 到 2.5GHz，板載 32GB DDR4 存儲，使其能夠滿足長時間的瞬態數據采集存儲。緊湊的尺寸設計可以輕松部署在狹窄空間內，數字信號通過光纖傳輸?shù)竭h(yuǎn)端。

QT2125DC

產品特性

·12bit垂直分辨率

·2通道10GS/s采樣率

·DC到2.5GHz模擬帶寬

·50歐姆輸入阻抗

·噪聲小于1mV（RMS）

·1-1000n/div的時間檔位調節范圍

·板載32GB DDR4存儲

·支持Windows和Linux操作系統

·工作溫度5℃~+55℃

·物理尺寸170mm*110mm*30mm

客戶價值

·適應多種操作系統（包括國產化操作系統）

·上位件軟件接口易于二次開發

·可視化圖形界面

·小巧尺寸，便于攜帶與部署

·高動態范圍

·高于同類產品的采樣率

產品應用

·瞬態爆炸信號

·高速脈沖信號

·激光雷達信號

·高能物理實驗
