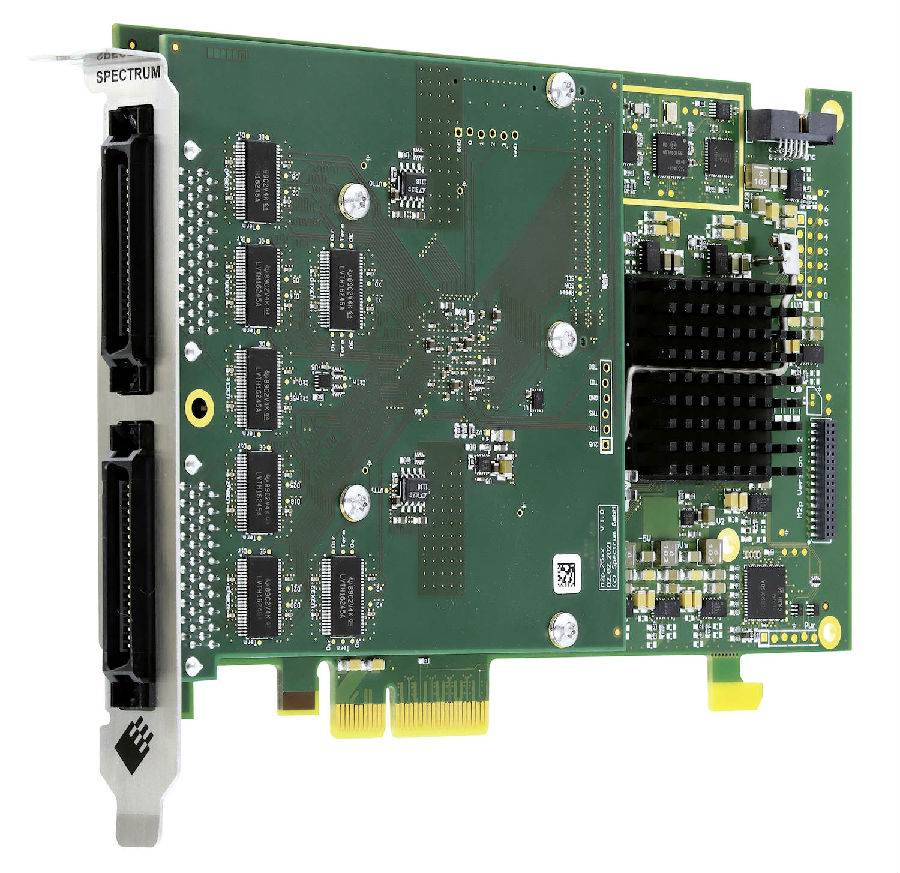

Spectrum公司宣布推出全新數字I/O卡,為工程師及科學家快速生成和獲取數字信號提供了低成本高效益的方式。新型M2p.7515x4是一款半長的PCIe卡,大小為168x107mm(6.6x4.2英寸)。它外形小巧并能夠插入任何臺式機中,成為強大的邏輯分析或圖形生成工具。這款數字化儀卡擁有32個并行通道,時鐘速度可達125MHz。

通道可以從前面板上的兩個標準Hirose FX2連接器進行訪問。當設置為數字采集時,通道所提供的3.3V和5VTTL兼容性能夠適用于廣泛的數字信號。在生成模式下,卡片在低狀態下的輸出為0.2V,在高阻抗高狀態下的輸出為2.8V。

此款設備秉承著通用最大化的設計理念,卡片的標準配置為1GByte的板上存儲器和不同種的采集與回放模式。例如,當圖形生成時,卡片能夠在單脈沖、多次記錄(突發)、門式回放、序列和FIFO模式下操作。這些模式幾乎可以生成任何信號圖形。當回放此前存儲的信號時,它甚至還能將新的數據下載到板上存儲器。此外,卡片能夠使用FIFO流,在PCIe總線上的最高傳輸速度為700MB/s,使用戶可以長時間生成不斷變化的數字圖形。

同樣,當采集數字信號時,卡片支持單脈沖、多次記錄(突發)、門式采樣和FIFO模式。不同的模式與大的板上存儲器結合,能夠輕松獲取和監測長而復雜的數字信號圖形。為了確保計時的精準度,卡片使用了靈活的內部時鐘設計,帶有一個精準度超過1ppm的板上參考。此外,這些卡片還支持直接外部時鐘或外部時鐘參考。

新型數字I/O卡具有32通道和125MS/s,用于邏輯分析或圖形生成

M2p.7515-x4型號可自由編程,并配有Windows和Linux操作系統的驅動。此外,該型號設備還支持C++、LabVIEW、MATLAB、和Visual Basic.NET、Python和其他主流編程語言,極大方便用戶使用熟悉的語言創建自己的測試程序,進而加快開發進程和效率。對于不具備研發能力的用戶,Spectrum還提供了SBench6軟件,用以實現信號的生成、采集、顯示、處理、存儲和報告生成。數據可以通過SBench6獲取和存儲,隨后傳回至M2p.7515-x4,方便用戶后續回放。該系列設備的數據可與示波器和其它的程序及設備共享,也可以通過導入或?qū)С龉δ芡ㄟ^(guò)二進制、ASCII或波形形式傳輸。

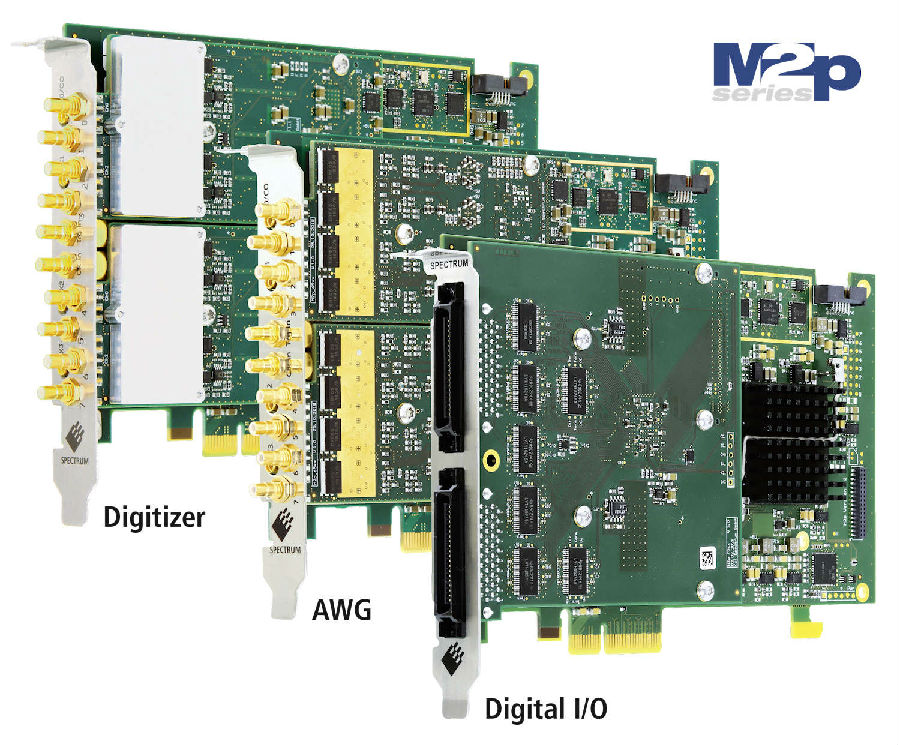

M2p系列包括24個數字化儀信號,14個AWG信號和全新的數字I/O卡。任意16張卡片能夠在臺式機上同步使用Star Hub選項。

Spectrum儀器總經理Carsten Gralla表示:“M2p.7515-x4是我們目前最小巧的數字I/O卡。它的設計實現了價格與性能之間最完美的平衡。同時也為用戶進行快速的信號采集、生成和分析提供了兼具成本效益的解決方案。此外,這款產品也是我們現有模擬信號采集和生成產品的有力補充,與5M到125MS/s,16位中端M2p.59xx Digitizer系列,以及40M-125MS/s,16位M2p.65xx系列產品成為了最完美的搭配。M2p系列數字化儀和AWG的每張卡片最多可提供8個通道。”

對于需要同時使用多張卡的應用，M2p.7515-x4還支持Spectrum獨有的Star-Hub時鐘和觸發分配系統。該選項允許M2p系列的16張卡(數字化儀、AWG和數字I/O卡)共享一個共同的時鐘和觸發器。例如,同時使用Star-Hub和16張M2p.7515-x4卡片,能夠創建一個具有512個完全同步數字I/O通道的單一系統。

Spectrum在設計和生成快速數字化儀、AWG和數字I/O產品方面擁有豐富的行業經驗,此外,Spectrum提供每款產品軟件和固件的終身免費更新。Spectrum的軟件和硬件工程師還為客戶提供了優質的支持。
