高速數據采集廣泛應用于如雷達信號處理等諸多領域。隨著現場信號采集速率和處理器性能的不斷提升,高速數據采集需要越來越高的數據傳輸速率將現場數據傳輸到計算機中進行處理。因此，數據的高速傳輸技術也以成為制約數據采集系統性能的重要因素。PCI Express(PCIe)總線作為新一代的I/O局部總線標準,以其高效的數據傳輸效率，良好的兼容性和擴展性,逐漸取代PCI和AGP等傳統總線,成為新的局部總線工業標準。PCIe總線技術為高速數據采集系統提供了高效的數據傳輸的技術支持,使高速數據采集設備的開發得以迅速發展和應用。

PCI Express是所有當前基于PC系統的標準平臺。目前市場上高性能的主板通常具有兩個以上的PCIe插槽，PCIExpress總線是點對點連接，可為每個插槽提供全速數據流傳輸。

PCIex8 Gen2接口在選定的主板上，速度超過3GByte/s，最高達到3.4GByte/s，PCIex8 Gen3，速度超過5GByte/s，最高達到7GByte/s。板載內存完全用作FIFO緩沖區，即使在并行PC活動下，也可確保長時間獲得最大吞吐量，輕松實現例如250MS/s的四通道16位采集的無間隙流傳輸。將SSD RAID陣列與專用RAID控制器配合使用，甚至可以將數據連續存儲到磁盤陣列中。

簡介

PCI-Express(peripheral component interconnect express)是一種高速串行計算機擴展總線標準，它原來的名稱為“3GIO”，是由英特爾在2001年提出的，旨在替代舊的PCI，PCI-X和AGP總線標準。

PCIe屬于高速串行點對點雙通道高帶寬傳輸，所連接的設備分配獨享通道帶寬，不共享總線帶寬，主要支持主動電源管理，錯誤報告，端對端的可靠性傳輸，熱插拔以及服務質量(QOS)等功能。

互連

PCI Express設備通過稱為互連或鏈路的邏輯連接進行通信。鏈路是兩個PCI Express端口之間的點對點通信通道，允許它們發送和接收普通PCI請求（配置，I / O或存儲器讀/寫）和中斷（INTx，MSI或MSI-X）。在物理層面上，一條鏈路由一條或多條通道組成。低速外設（例如802.11 Wi-Fi卡）使用單通道（×1）鏈路，而圖形適配器通常使用更寬更快的16通道鏈路。

PCIe標準

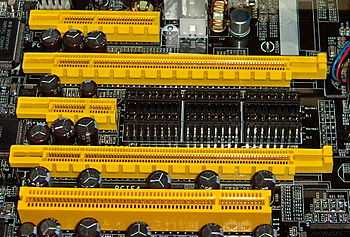

PCI Express卡適合其物理尺寸或更大的插槽（使用×16作為最大的），但可能不適合更小的PCI Express插槽;例如，×16卡可能不適合×4或×8插槽。一些插槽使用開放式插座來允許物理上更長的卡，并協商最佳的電子和邏輯連接。卡本身設計和制造各種尺寸。例如，以PCI Express卡形式出現的固態驅動器（SSD）通常使用HHHL（半高，半長）和FHHL（全高，半長）來描述卡的物理尺寸。

PCIe高速采集卡

PCIe高速采集卡，是雷達、通信、衛星、Lidar、光電倍增管以及光纖傳感等領域進行信號采集和分析的理想工具，板載FPGA具備實時信號處理能力，支持用戶自定義邏輯開發。板卡提供快速的PCIex8數據傳輸接口，以及靈活配置的硬件組合，獲得性能、功耗和成本之間的最佳平衡，尤其適合于實驗室以及場外計算機場合。

坤馳科技作為高速數據采集和處理的專業廠商，提供成熟的PCIe板卡產品。PCIe高速采集卡具有以下幾種特點：

• 通用性強，功耗低，易于集成到各類商業、工業系統中。

• 基于強大的Xilinx FPGA V7，K7，KU平臺，可實現靈活控制與信號處理。

• 按需搭配可擴展的PC系統， 從低成本、低端到高性能、 多處理器、多核的自由選擇。

• 多種觸發模式、內外參考時鐘、常用算法固件，信號捕捉更高效，精準。

• PCIe2.0/3.0總線與主板之前極速傳輸，能夠將數據非常快速地流式傳輸到SSD陣列。

坤馳科技PCIe采集卡支持環形緩沖采集模式，FIFO采集模式及多次觸發采集模式。支持多種觸發模式，包括軟件觸發，內部脈沖觸發，通道觸發，外觸發。

定制選項

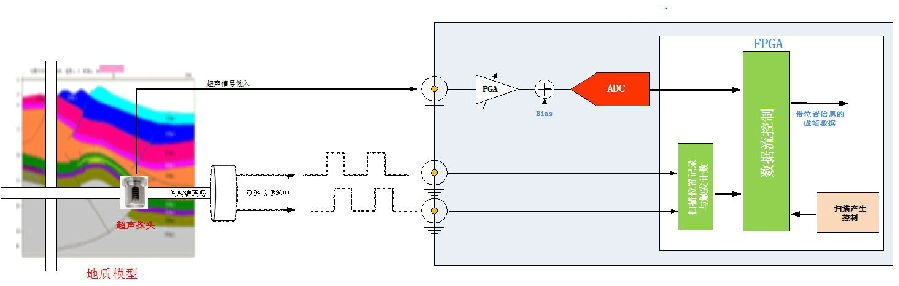

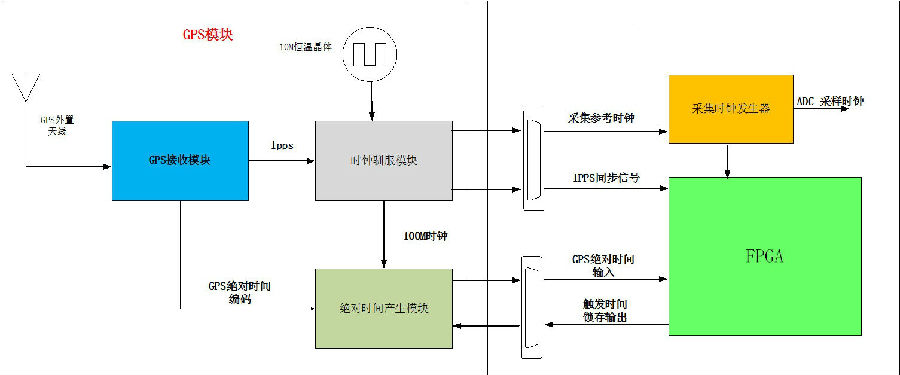

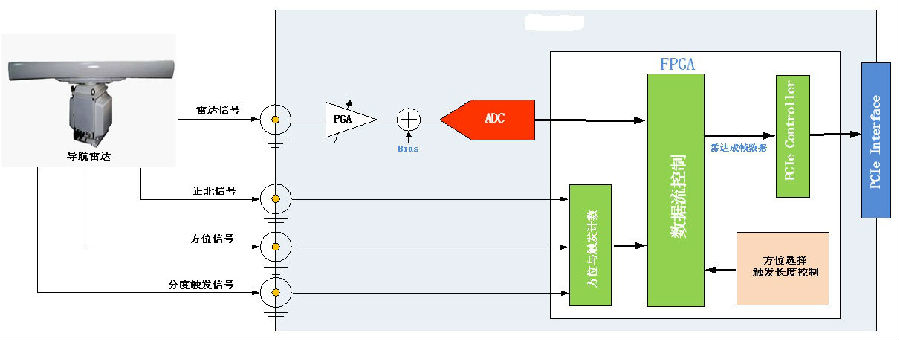

高級觸發:GPS同步觸發、導航雷達觸發、掃描系統觸發、占空比觸發、超長預觸發。

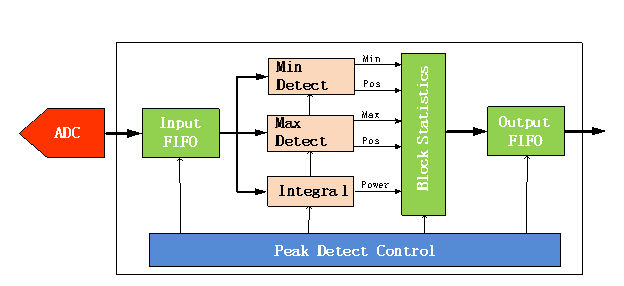

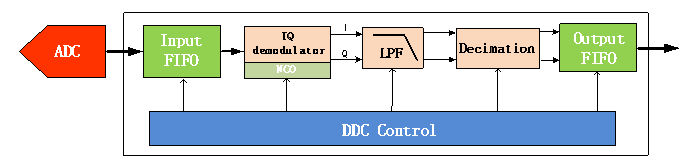

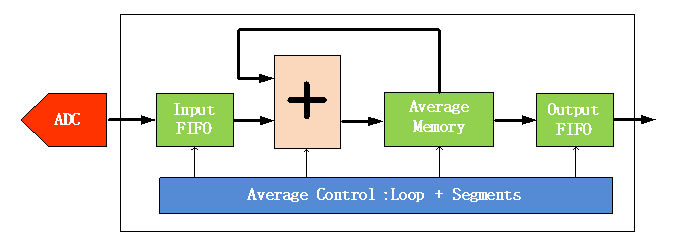

高級固件：累加模塊、峰值檢測模塊、DDC模塊

坤馳目前的PCIe高速采集卡包括：

DC耦合類：

QT1140，1/2通道，14/16bit，125MS/s采樣率，DC耦合

QT1140V2，1/2通道，14/16bit，125MS/s采樣率，DC耦合，高阻輸入

QT1142，1/2通道，8bit，2.5G/1.25GS/s采樣率，DC耦合

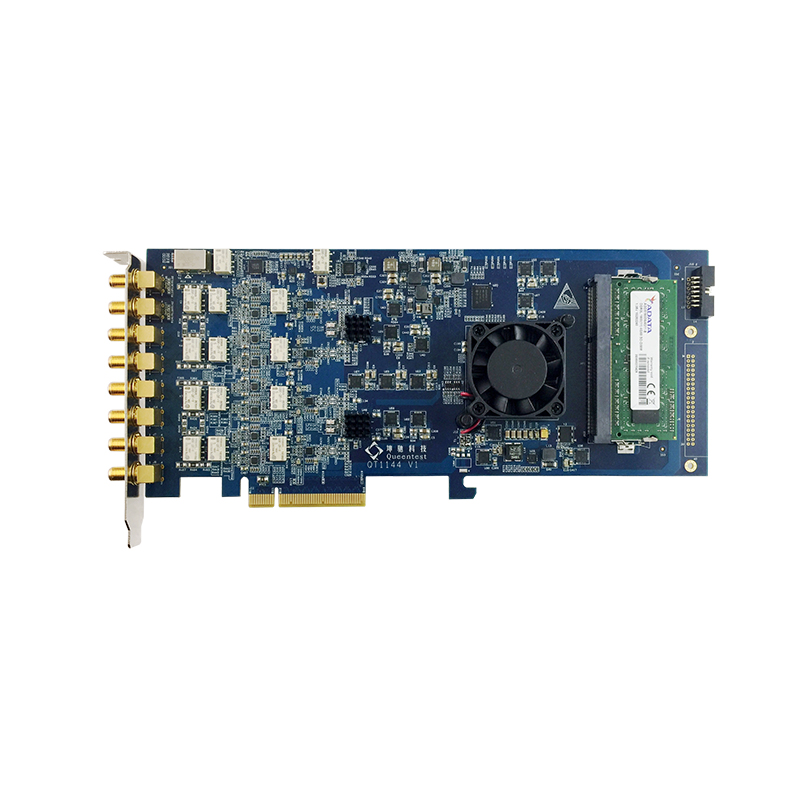

QT1144，1/2/4通道，14/16bit，250MS/s采樣率，DC耦合

QT1145，1/2通道，14bit，500MS/s采樣率，DC耦合

QT1146，1/2通道，14bit，2GS/s采樣率，DC耦合（設計中）

QT1156，4通道，16bit，5MS/s采樣率（這個需要放張扣了子卡的）

AC耦合類：
