完全自主研發，包含高速數據采集卡和高速數字化儀。
高速數據采集功能：4通道，1.25GS/S同步采集（多模式）。
時間數字轉換功能：由FPGA完成高速在線轉換
PCI高速傳輸：33MBytes/S 傳輸速率。
處理功能：采集、處理、分析一體化完成。
1，質譜分析的采集器件-光電探測器
通常，采用各種“光電類”探測器件，如光電倍增管（PMT）、光電二極管（PD）等所構成的核輻射探測器來接受和傳遞核信息，并把它轉換成電信號，再通過數字化設備進行處理和研究。由于核信號的特殊性，通常獲取一次核信號代價比較昂貴，而且實驗無法重復進行，因而，對探測器件的靈敏性，系統的適用性等多個方面都有較高要求。

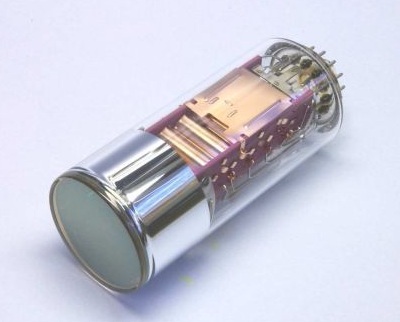

圖2，光電倍增管
2，質譜分析的高速數據處理系統

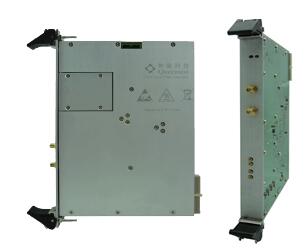

QT1230系列高速數據采集卡可實現4通道、1.25GS/S同步采集，對輸入信號進行必要的調理，濾波后，實現高速同步A/D轉換。當信號為快邏輯負脈沖信號時，采集卡按時間-數字轉換TDC（Time-Digital-Convert）方式采集記錄信號，直接由板載FPGA單元在線完成采集及TDC轉換，對脈沖信號執行邊沿檢測以記錄脈沖發生時間，形成的緩存結果為脈沖信號數據流；當來源為連續信號時，采集卡按模數轉換ADC(Analog-Digital-Convert)方式采集記錄信號，即直接對連續信號執行模數轉換，記錄信號的電壓幅度，形成的緩存結果為連續信號數據流。上述高速數據采集卡得到的各種形式的數據流再通過PC總線傳輸提供給PC機控制處理器進行分析處理，同時轉存到高速存儲磁盤陣列。信號的采集、傳輸、存儲、處理采用流水線的并行方式，通過PC機的多核CPU、多線程方法予以實現并行工作機制，實現極高性能的質譜分析功能。
