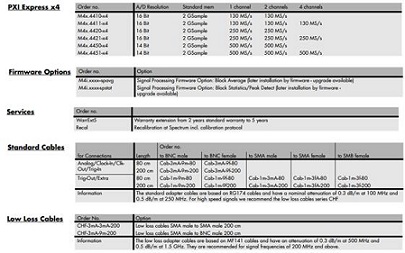

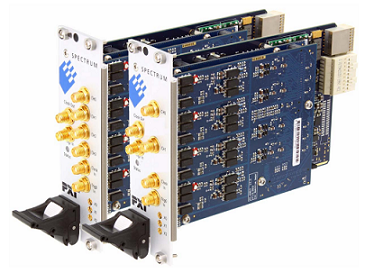

l 4通道每通道高達500MS/s采樣率

l PXIe 3U結構，2插槽寬度

l 超快速的PXIe x4 Gen2 接口

l 所有通道同時采集

l 每通道單獨的ADC與放大器

l 6檔輸入范圍：±200mV到±10V

l 2GSample（4GByte）板載內存

l 窗口、re-arm、或/與觸發

l 特征：單次采集、流模式、多重采集、門控采樣、ABA、時間戳

塊統計/峰值檢測

PXIe x4 Gen2 接口

兼容所有PXIe與PXI插槽

連續流模式速度可達1.7GB/s

Windows驅動

該卡附帶的Windows XP，以及Vista，Windows7，Windows8和Windows10的驅動程序（每個32位和64位）。包括Visual C++, Borland C++ Builder, LabWindows/CVI, Borland Delphi, Visual Basic, VB.NET, C#, J#, Python 和 IVI的編程示例。

Linux 驅動

所有的卡都提供Linux支持。預編譯的內核模塊包含了諸如RedHat，Fedora，Suse，UbuntuLTS或Debian的常見的分布。Linux的支持包括SMP系統，32位和64位系統，GNU C++多功能編程示例以及獲得驅動程序源代碼供自己編譯。

SBench6的基本許可，Specturm卡的易用的圖形化操作軟件，包含在貨物中?；驹S可使得能夠測試卡，顯示獲得的數據，并做一些基本的測量。這是檢查卡的性能的并協助該單位的初始設置的有用工具。該卡還配備了SBench6專業版演示許可。該許可為用戶提供了用其硬件測試專業版的附加功能的機會。專業版包含了一些先進的測量功能，例如FFT和X / Y顯示，導入和導出工具以及支持所有的采集模式，包括數據流。數據流允許卡連續采集數據，并直接將其傳送到計算機的內存或硬盤。SBench6已被優化來處理的幾個GB的數據文件。SBench6可以在Windows以及Linux（KDE和GNOME）操作系統下運行。 SBench6的測試版可以在互聯網直接下載，并可以在模擬模式下無需任何硬件安裝運行專業版本?，F有的客戶還可以從Specturm要求專業版演示許可。在SBench6的更多細節可以在SBench6數據表中找到。

第三方產品

Specturm支持流行的第三方軟件產品，如LabVIEW，MATLAB或LabWindows/ CVI。所有驅動都設有詳細的文檔和工作實例包含在貨物中。也可根據要求提供支持其他軟件包，比如VEE或DasyLab。

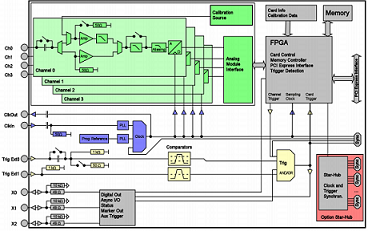

模擬輸入可單個為每個通道實現各種設置來適應現實世界的信號。通過使用軟件命令輸入終端可以在50歐姆和1兆歐之間改變，人們可以選擇一個匹配的輸入范圍和信號偏移通過可編程AC耦合予以補償。

軟件可選的輸入路徑

對于每個模擬通道的用戶具有兩個模擬輸入路徑之間的選擇。當涉及到輸入范圍和終端，“緩沖”路徑提供了大的靈活性。軟件可編程的50歐姆和1兆歐終端還允許標準示波器探頭連接到該卡。另一方面，50歐姆路徑通過少量的輸入范圍和固定的50歐姆終端提供了高帶寬和佳的信號完整性。

軟件可選擇的低通濾波器

每個模擬通道包含一個軟件可選擇的低通濾波器來限制輸入帶寬。降低模擬輸入帶寬導致較低的總噪聲，并且對低電壓的輸入信號尤其有用。

每張卡的每個通道在出廠前發貨進行校準。然而，為了補償環境變化如PC電源，溫度和老化軟件驅動器包括了常規的自動偏移和增益校準。在“緩沖”路徑的所有輸入范圍進行該校準，并采用了高精密的板載校準參考。

此選項獲得額外的同步數字通道相位穩定的模擬數據。在使用卡的多功能前板I / O線時多可添加3個附加數字輸入。

環形緩沖區模式

環形緩沖區模式是所有示波器儀器的標準模式。數字化的數據被連續寫入環形存儲器中，直到觸發事件被檢測到。觸發后，后觸發樣本被記錄和預觸發的樣本也可以被存儲?？捎玫念A觸發的樣本數量簡單地等于總環內存大小減去后觸發的樣本數。

FIFO模式

FIFO或流模式是專為數字化卡和PC內存間的連續數據傳輸設計的。當被裝在了第二代PCI Express X8的接口讀取流速度是可能達到3.4 GB的/ s的。數據流的控制是通過對中斷請求基礎的驅動程序自動完成的。完整的已安裝板載內存用于緩沖數據，使得連續的流動過程非常可靠。

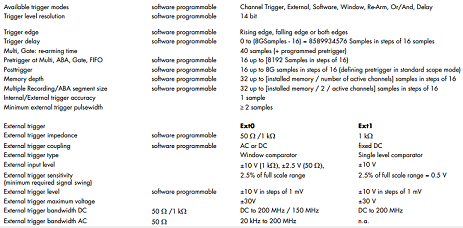

通道觸發

該數字化儀提供了多種觸發模式。這些包括基于一個信號水平和斜率的標準觸發模式，可在大多數示波器中被找到。另外，也可以定義一個窗口模式，具有兩個觸發電平，在信號時進入或退出窗口時觸發。每個輸入具有可用于基于邏輯與/或圖案設置條件觸發器的自身觸發電路。所有的觸發模式，可以與re-arming模式相結合，即使在有噪聲的信號也能準確觸發識別。

外部觸發輸入

所有板可使用多兩個外部模擬或數字信號來觸發。一個外部觸發輸入有兩個模擬比較器可以定義一個邊緣或窗口觸發，滯后觸發器或rearm觸發。另一輸入具有一個比較器，它可以用于標準邊沿和電平觸發。

多重采集

多重采集模式允許記錄幾個具有非常短時間的re-arming觸發事件。硬件之間不需要重新啟動。板載存儲器被分成大小相同的若干段。如果觸發事件發生，每個段都充滿了數據。段的預觸發和后觸發都可被編程。采集的段的數目僅受限于所使用的存儲器，當使用FIFO模式采集的數目是無限的。

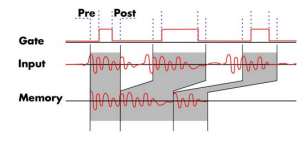

門控采樣

門控采樣模式允許通過外部門信號來控制數據記錄。僅當門控信號有設定的電平水平時數據才被記錄。此外，門控信號的開始之前的預區以及門控信號的結束后的后區可以被獲取。門的段數只受所使用的存儲器的限制當采用FIFO模式是無限制的。

ABA模式

ABA模型的觸發事件結合緩慢而持續的數據記錄與快速采集。ABA模式工作原理類似于緩慢的數據記錄器結合了快速的數字化儀。觸發事件的確切位置被存儲為時間戳在一個額外的存儲器中。

時間戳

時間戳功能在額外的內存寫入觸發事件的時間位置。時間戳與記錄的開始相關，一個定義的零時間，外部同步到無線電時鐘，或一個GPS接收器。有了這個選項，系統在不同位置的獲取可以以精確的時間關系進行設置。

硬件選項塊平均

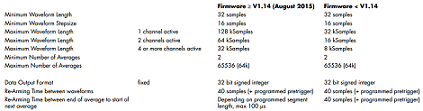

塊平均模塊提高了嘈雜的重復信號的保真度。多次重復采集具有非常小的死區時間是被累加，被取平均值的。隨機噪聲降低是通過被平均化處理來提高重復信號的可見性。完整的平均過程可以在數字化儀不產生CPU負載時在FPGA內部完成。數據量的大大減小，伴隨需要的傳輸帶寬大量減少。

請參見單獨的數據表上的固件選項的詳細信息。

固件選擇的分塊統計（峰值檢測）

該分塊統計和峰值檢測模塊實現了硬件中廣泛使用的數據分析和還原技術。每個分塊進行掃描獲取小和大峰和概要，其中包括存儲在存儲器中的大值，小值，平均值，時間戳和位置信息。完整的平均過程在所有的FPGA內部完成同時數字化儀不產生任何CPU負載。數據量的大大減小，伴隨需要的傳輸帶寬大量減少。

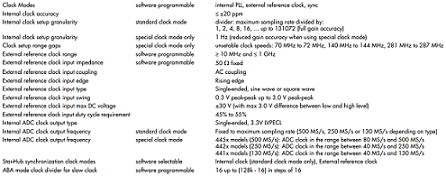

外部時鐘輸入和輸出

使用專用連接器可以從外部系統提供采樣時鐘。此外它也可以輸出在內部使用的采樣時鐘使單獨的連接器與外部設備同步到該時鐘。

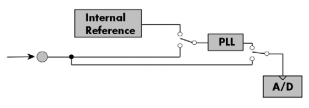

參考時鐘

選擇使用精確的外部基準時鐘（通常為10兆赫）來同步儀器與外部設備（如一個信號源）進行高品質的測量是必要的。它也可以通過這種方式提高取樣時鐘的質量。該驅動程序從參考時鐘的反饋自動生成所要求的采樣時鐘。

PXIe總線

PXIe參考時鐘

該板卡可使用PXIe系統提供的100MHz低抖動參考時鐘。通過軟件控制，PXIe參考時鐘被送到板載PLL中。這個特性使板卡可以在一個特定的相位關系下運行。

PXIe觸發

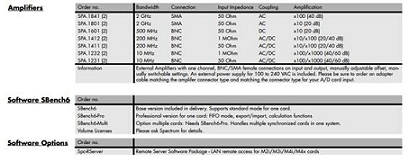

外部放大器

對于以一個高帶寬獲取非常小的電壓電平一系列外部放大器是可用。每一個通道放大器，與一個固定的輸入阻抗一起工作，并允許 - 取決于帶寬 – 去選擇×10（20 dB為單位）到×1000倍（60 dB為單位）之間不同的放大水平。使用SPA系列的外部放大器電壓電平中的uV和mV區域可以獲取到。

PXI/PXIe特征

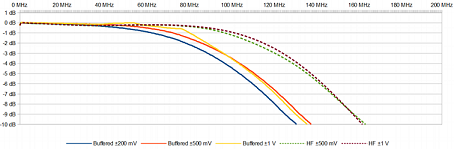

M4i.445x、M4x.445x和DN2.445-xx頻率響應

采樣率500MS/s

HF Path 50Ω，AC耦合，無濾波器

Buffered Path 1MΩ，AC耦合，無濾波器

M4i.442x、M4x.442x和DN2.442-xx頻率響應

采樣率250MS/s

HF Path 50Ω，AC耦合，無濾波器

Buffered Path 1MΩ，AC耦合，無濾波器

M4i.441x、M4x.441x和DN2.441-xx頻率響應

采樣率130MS/s

HF Path 50Ω，AC耦合，無濾波器

Buffered Path 1MΩ，AC耦合，無濾波器

M4i.44xx、M4x.44xx、DN2.44xx系列塊平均信號處理選項

M4i.44xx、M4x.44xx、DN2.44xx系列塊統計信號處理選項

多用途I/O線

PCIe特殊細節

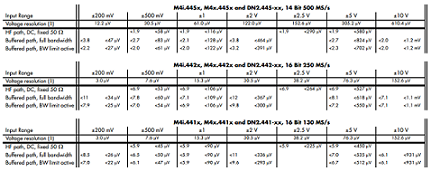

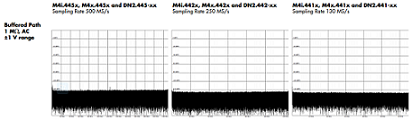

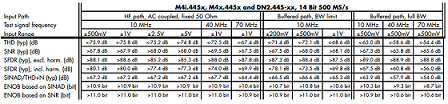

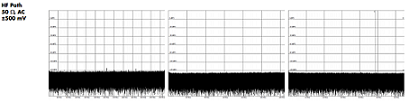

RMS噪聲水平（0噪聲），典型值
