基于PXIe的中頻信號采集存儲系統可實現高速信號的采集、存儲功能。該系統具備PXIe總線的高吞吐量、坤馳科技代理的ADQ14系列板卡的高速高精度數據采集、SSD磁盤陣列板大容量存儲特征，可實現14bit采樣精度、2GS/s采樣率、高達1000MB/s直接存儲速率、2TB存儲容量的中頻信號采集存儲。

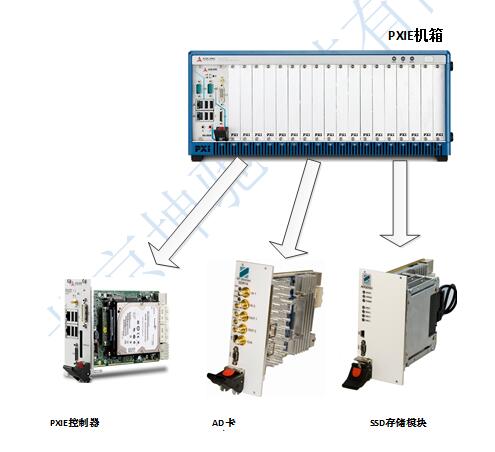

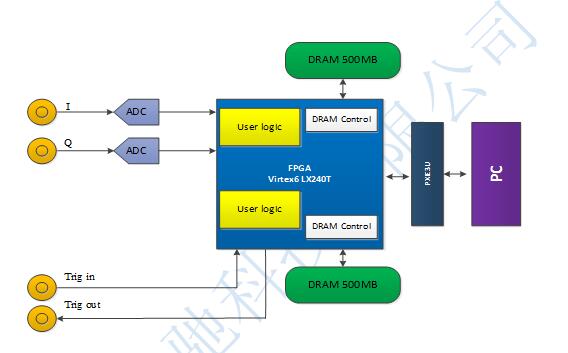

系統整體圖：

1. ADQ14AC-1X PXIE高速數據采集卡：

AD卡參數指標：

•  1通道14bit精度2GS/s 采集模塊
•  50歐姆AC耦合，輸入信號滿幅度1.9Vpp,過壓保護
•  模擬輸入帶寬900Mhz
•  高3.2GByte/s數據傳輸率
•  支持外部時鐘輸入
•  板載2G存儲
•  PXIE 3U 2槽位
•  FPGA開放

•  SNR 64dB
•  SNDR 59 dB
•  SFDR 61 dB
•  ENOB 9.6 bits

2. ADQSDU 2TBytes高速SSD存儲板：

•  2TB存儲容量
•  支持大1000MB/s的寫速率，大300MB/s的讀速率
•  監測控制功能
•  PXIE 3U 4槽位
•  可以和AD卡交互連接

3. PXIE控制器：

•  強大的計算能力，Intel® Core™ i5-520E 2.4GHz處理器
•  系統大吞吐量2GB/s
•  PXIE 3U 2個插槽
•  PXIE連接性能4鏈路 x4 x4 x4 x4 ，2鏈路 x8 x8

•  可以設置采集的長度，長65536個點，可以設置采樣率，大2GS/s 。

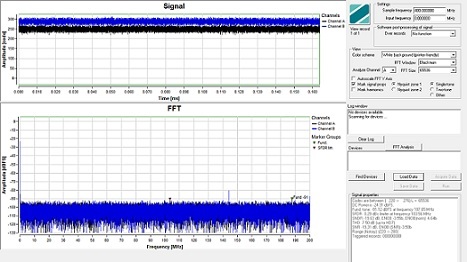

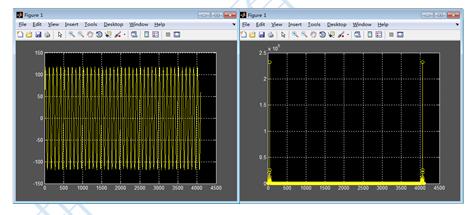

•  可以對采集的數據做FFT運算，FFT點數128~65536
•  可以對FFT運算加hamming窗、hanning窗、blackman窗，有效防止頻率分辨率不足，導致頻譜泄漏問題
•  支持multi-record功能，根據外部觸發，觸發每次的采集行為，然后把每次觸發采集的信號拼接傳輸給上位機，或者流入磁盤陣列
•  支持通道觸發，根據每個通道輸入的信號，可以選擇上升沿、下降沿、高電平、低電平觸發，設置觸發電平的值
