同時采集模擬和數字信號，有助于混合信號測試

Spectrum 宣布高速高分辨率系列PCIe數字化儀新增一個新的數字輸入選項（M4i.44xx-DigSMA）。新選項由一個額外的模塊實現，能夠與數字化儀搭配使用并提供8條額外的數字輸入線。為了確保數字輸入與模擬輸入的完全同步，新增的數字輸入模塊與基卡共用一個時鐘和觸發器，該選項廣泛適用于各種混合信號測試。此外，新選項用于Spectrum 44系列的全部數字化儀模塊，最高可達500MS/s并獲得2個或4個模擬輸入。通過Spectrum獨特的Star-Hub時鐘和觸發分配系統，最多可連接8個數字化儀并獲得更多的模擬通道。

與應用匹配的數字化儀

Spectrum M4i.44xx系列PCIe數字化卡包含8個不同的型號。用戶可以選擇不同版本，包括2個或4個模擬通道，16位分辨率且采樣率分別為180或250 MS/s或14位分辨率且更高的采樣速率為400或500 MS/s。“44”系列的數字化儀卡完全配備了廣泛的模擬信號調節（6個輸入范圍，可選的輸入阻抗和偏移量等）和高級觸發功能。所采集的數據可以存儲在2GSample的板上內存中，或者通過有效的讀取模式（包括FIFO流）以高達3.4GB/s的速率傳輸到電腦端。

這些卡還具有許多功能，可輕松集成到任何測試設置中。例如，它們具有額外的前面板連接，其中包括兩個外部觸發輸入，一個外部時鐘參考輸入，時鐘輸出以及3個可用于異步I/O操作的通用I/O線。此外，為了兼容于任何系統，新產品還配有軟件和所有必要的工具。無論是嵌入電子元件的自動化測試臺，還是用作為科學，通信，電力，航空航天或醫療應用的關鍵數據采集設備，都可以完美滿足其需求。

靈活的數字輸入

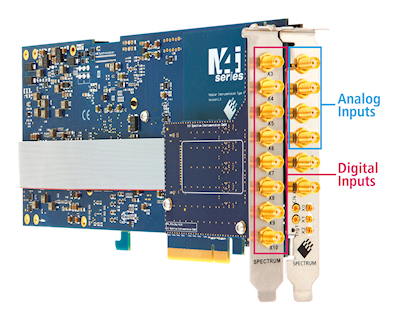

新的M4i.44xx-DigSMA數字輸入選項具有一個單獨的PCIe面板，占據了一個額外的PCIe插槽，并帶有8個SMA類型的連接器。為了使其應用更加廣泛，每個輸入的阻抗可達到10 kOhms（至3.3 V）。因此，數字輸入能夠處理輸入電壓在-0.5 V至+4.0 V之間的3.3V LVTTL信號。數字輸入帶寬為125MHz，軟件支持同步和異步采集模式。使用數字輸入選件時，通過降低通道的分辨率，可以將數字數據存儲于模擬樣本中。將一位數字信號放置在模擬波形的高階位中，可以實現模擬信號和數字信號的相位同步。例如，如果使用8個數字通道，那么模擬通道的分辨率將從16位降低到14位，兩個數字信號將增補到4通道數字化儀的每個模擬通道。

通過Star-Hub添加更多頻道

對于需要更多通道的應用，Spectrum可以將多個M4i.44xx系列卡與Star-Hub系統連接一起來實現。Star-Hub最多允許八張卡共享一個的時鐘和觸發器。因此，只需添加更多卡就可以輕松創建更大的系統。例如，將3個M4i.4451-x8數字化儀連接，其中2個使用M4i.44xx-DigSMA數字選項，一個使用Star-Hub選項，就可以創建出具有12個模擬通道和16個數字通道的獨立系統。換而言之，添加的卡片越多，獲得的通道也越多。

簡易的軟件控制

所有Spectrum數字化儀的軟件驅動程序均可自定義，以生成完美匹配的混合模式測試的解決方案。此外，數字化儀及數字輸入選項均配有Spectrum軟件開發工具包(SDK)，可通過C++、C#、VB.NET、Python、JAVA、LabVIEW或MATLAB進行編程。SDK是Spectrum產品的標配，并配有基礎版SBench6軟件。該程序操作方便，通過一個簡單明了的用戶界面控制硬件的全部模式和設置，并為基本的數字化儀設置與測試提供了簡單的工具。

對于要求更高的應用程序，Spectrum還提供了SBench 6 專業版軟件。這款強大的軟件是基礎版的擴展和延伸，增加了FFT分析，模擬和數字波形顯示模式，XY顯示，函數解釋器，附加參數測量，導出到ASCII，Wave，MATLAB，注釋功能（用于注釋信號或顯示），甚至還有報告和打印輸出功能。

關于Spectrum

Spectrum成立于1989年，采用多功能模塊化設計，可創建各種數字化儀和發生器產品，例如PC卡（PCIe和PXIe）和獨立以太網單元（LXI）。30年來，他們贏得了世界各地的客戶，包括許多A品牌行業領導者和幾乎所有知名大學的認可。
