——信號發生器的多通道成本解決方案

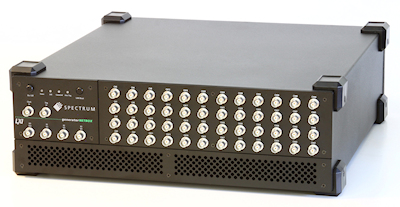

專為需要同時產生多個電子測試信號的DN6.65xx系列是Spectrum Instrumentation公司最新的任意波形發生器產品，在一臺設備中提供24到48個同步通道，并且每通道成本非常經濟。

DN6.65

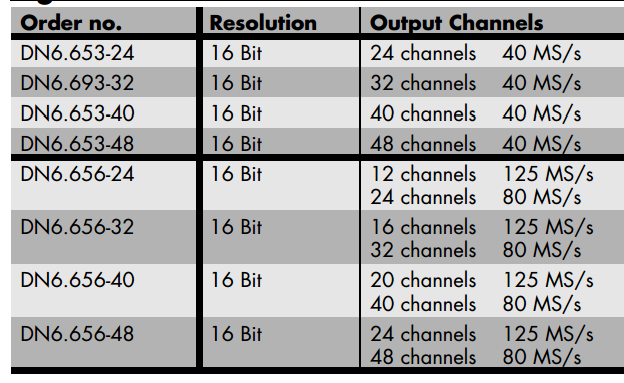

八種不同型號非常適合用于多通道自動化測試應用，它們通過與任何PC或局域網（LAN）的簡單以太網連接實現了完全的遠程控制，從而使其易于集成到任何測試系統中。 這些單元采用了最新的16位數模轉換器技術，并將其與低噪聲靈活的輸出相結合，從而使其能夠生成DC至60 MHz頻率范圍內幾乎所有想要實現的測試信號。

Spectrum公司新推出的DN6.65x系列netbox儀器可提供24、32、40或48個完全同步的通道，與最近推出的更小的DN2.65x產品(提供4至16個通道)形成互補。如此高的同道數為AWG設定了一個新標準(大多數傳統產品只提供1、2或4個頻道)。此外，設置、編程和控制單個儀器比嘗試構建和操作任何需要使用多個單獨AWG儀器的多通道系統要簡單得多。

出色的波形生成

為了滿足不同的信號產生要求，用戶可以從提供40 MS/s或125 MS/s輸出速率的型號中進行選擇。每個通道都有自己的DAC，通過鎖相環(PLL)控制系統進行同步計時。參考時鐘和直接時鐘可以從外部輸入。四種不同的濾波器可用來優化輸出信號質量，并確保良好的動態性能。例如，噪聲頻譜密度(NSD)低至-142 dBm/Hz，總諧波失真(THD)低至-74 dB，信噪比(SNR)高達90 dB，無雜散動態范圍(SFDR)高達97 dB。這種高動態性能使用戶創建和回放最精確的測試信號和波形。可編程的輸出擺幅最高可產生±6 V的高阻抗，而±3 V則可產生50Ω的信號，可產生各種信號幅度。此外，該單元還包括可用于多種不同工作模式的大容量板載存儲器(最大可達6×512 MSamples)，以產生長而復雜的波形，包括單次，循環，先進先出和門控重放模式。

多功能連接器和軟件工具

為了幫助集成到自動化測試系統中，AWG配備了前面板功能I/O連接器。這些可以訪問同步數字(標記)輸出、觸發輸出、儀器運行和arm狀態、鎖相環參考時鐘或異步I/O線。新的AWG是完全獨立的，并帶有可產生無限多種波形所需的所有工具。只需將它們連接到主機(如筆記本電腦或工作站)或公司網絡上的任何地方，然后啟動Spectrum的SBench 6軟件。SBench 6是每個單元的標準配置，它可以讓你從一個簡單易用的圖形用戶界面控制所有的操作模式和硬件設置。該軟件還具有許多內置功能，用于波形創建、數據分析和文檔記錄。其中包括EasyGenerator函數，用于生成標準波形，如正弦、矩形、三角形、鋸齒、SINC和直流。波形也可以用方程創建，從其他設備(如數字化儀和示波器)或其他軟件程序中導入。SBench 6甚至允許以最流行的格式(如ASCII、二進制和WAV)導入和導出數據。

DN6.65x系列generatorNETBOX儀器可以立即交付，并附帶Spectrum的5年完整保修。
