1，針對不同的交流或直流信號，要選取高速數據采集卡不同的模擬前端，AC耦合orDC耦合？

AC耦合：

本處的AC模擬前端集成了過壓保護和DC-offset軟件程控功能。當頻率高于300MHz（近似界限）時，利用AC耦合模擬前端會得到更好的線性效果。AC耦合模擬前端也有好的噪聲性能，需要注意的一點是，當信號頻率低于30MHz時，不建議使用AC耦合模擬前端選項。

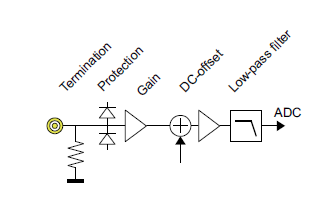

DC耦合：

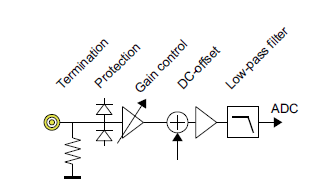

可變增益選項：

2，充分利用高速數據采集卡的不同采集模式，能夠?qū)崿F(xiàn)對高速數據采集卡軟硬件資源的充分利用，達到想要的采集效果。

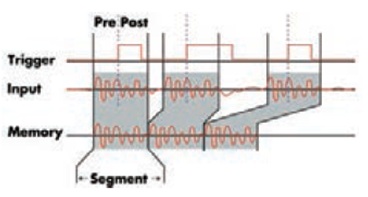

例如，觸發的數據流模式（triggered streaming）適合大化的利用數據傳輸?shù)街鳈C的速度，多段記錄模式（multi record mode）適合大量數據的實時采集，如下圖。

3，對于某些特定的應用，往往需要高速數據采集卡本身具備數字平均、波形檢測等固件選項，這些功能往往可以達到采集效果好、用戶使用方便的效果。

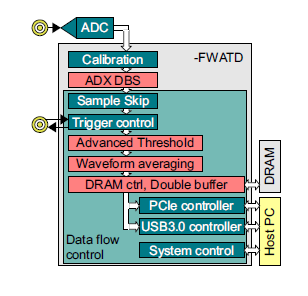

a,數據采集固件

b,時域設置固件

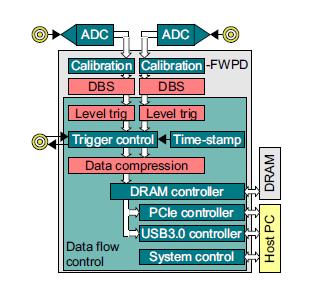

c,脈沖數據采集固件

這個固件非常適合采集隨機事件，每通道設置獨立的觸發，觸發電壓為用戶定義值或自適應的濾波數據。記錄長度是依據隨機事件長度動態變化的。零點抑制的數據壓縮方法節省硬盤空間。

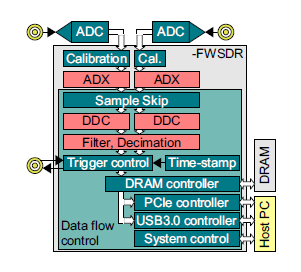

d,軟件無線電固件

4,特征增強功能

a,通過FPGA 開發包開發實時定制信號處理固件



b,利用GPIO連接外部設備

通用目的數字輸入和輸出（GPIO）選項可提供雙向數字信號,接口每針的方向都可以獨立設置，信號電平為3.3V CMOS或LVDS.信號通過API的讀和寫命令存取對應的寄存器。針的方向也由軟件設置。啟動時，所有針都為默認值。利用開發包，GPIO也可以存取到FPGA與數據流實時交互。

5,數據接口選項

a,獨立運行選項：USB3.0接口

超快速的USB3.0接口致力于獨立式的運行模式，使得高速數據采集卡與檢測器而非主機物理的集成在一起，這使得檢測器與高速數據采集卡之間的線纜可以更短，保證了信號質量。

  集成了USB3.0接口的高速數據采集卡，可以非常容易與任何計算機連接。持續的數據率可達200 MBytes/s，結合板上信號處理功能，是可選的高效解決方案。

cPCIe / PXIe的接口可集成到模塊化工具或大規模采集系統的機箱內，使用多部件同步功能，可搭建多通道系統。

c,系統集成選項：PCIe接口

PCIe的接口適合與主機（PC）結合，高速的PCIe接口可實現高3.2 GBytes/s.的數據傳輸率，當需要高速數據采集卡和大型計算結合時，如PC需要裝載GPU和高速數據采集卡時，PCIe接口集成方案是為理想的選擇。板卡的半長尺寸也有利于緊湊型解決方案的實現。

d,大規模集成選項：Micro-TCA.4
