一、概述
在高速數據采集領域,FPGA因靈活性和可擴展性為連接不同的外部I/O提供了必要的條件。但如果不是統一的io標準,則會造成連接器和子板種類眾多,接口中不統一,重復設計的局面。為了避免這些問題,之前的設計一般遵循PMC和XMC標準,但因這些標準多年前制訂,而且主要針對單板計算機之類的解決方案,而不是FPGA,故而需要一種針對FPGA的子板標準,這種規范被叫FMC規范。
二、簡介
FMC(TheFPGAMezzanineCard),FPGA夾層卡標準,是一個由多個組織參與制訂的(包括FPGA供應商和終用戶的公司參與),專為FPGA設計的,用于增加I/O靈活性和降低成本的應用廣泛的標準。
整個FMC模塊由子板模塊(或稱中間層模塊)、載板兩部分構成。子板模塊和載板之間由連接器連接;子板模塊上的連接器使用公座(male),載板連接器使用的是母座(female)。載板連接器引腳與FPGA的可配置IO資源連接,引腳通過PCB設計連接在一起;子板模塊上連接器引腳與IO接口也是通過PCB設計連接。子板PCB上可以設計不同的IO接口實現不同的功能,這樣,同一個載卡可以通過搭配不同子板來實現不同擴展功能,使FPGA芯片的應用更加靈活。
三、機械尺寸
通常的標準規定FMCIO子板模塊主要用于但不限于3U和6U形狀載板上(formfactorcards)。3U和6U尺寸外形是VME機械標準中規定的標準尺寸。IO子板模塊連接的載卡支持:
VME,VPX,VPXREDI,OpenVPX,CompactPCI,CompactPCI
Express,AdvancedTCA,AMC,PCIandPCIExpressCarriers,PXIandPXIExpressCarriers。
當下VPX/VPXREDI/openVPX,CompacPCI,PCIExpress是常用的幾種板卡形態。
通過上述的描述,FMC中每個模塊的機械尺寸規定有::
FMCMezzanineModule:

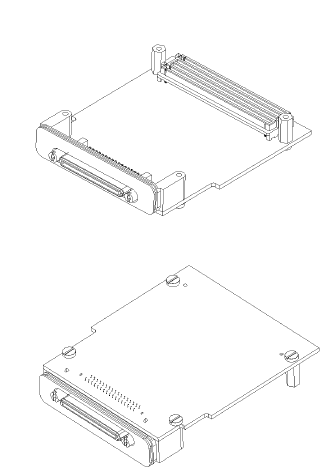

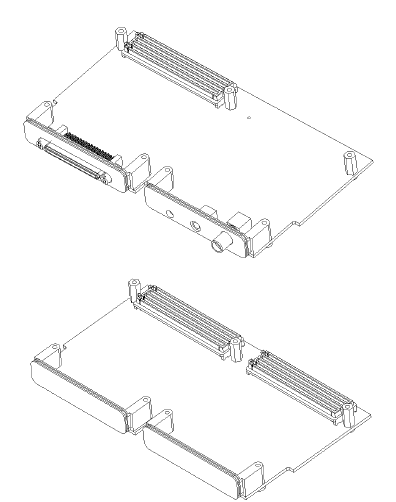

IO子板模塊有單寬(singlewidth)和雙寬(doublewidth)兩種尺寸,單寬的寬度為69mm,雙寬的寬度為139mm。單寬圖如概述中圖所示,雙寬圖如右圖所示。
每一個FMC子板模塊都由前面板(frontpanelbezel)、前面板支撐(bezelleg)、PCB、連接器(connector)和連接器支架(standoff)組成。根據封裝(envelopes),子板高度有兩種尺寸:8.5mm和10mm;一般默認使用10mm。前面板支撐和連接器支架的高度根據子板高度不同需要做適當尺寸調整,以滿足機械尺寸需求。具體尺寸詳見FMC標準手冊。

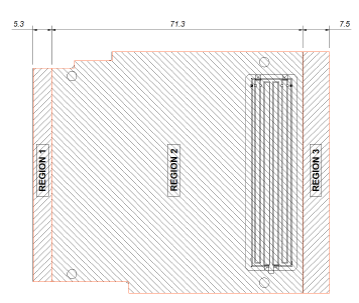

子板模塊的PCB一般有三個區域:region1、region2、region3,如下圖示。子板模塊的長度由組合的不同區域的長度疊加。
子板模塊的PCB一般有三個區域:region1、region2、region3,如下圖示。子板模塊的長度由組合的不同區域的長度疊加。

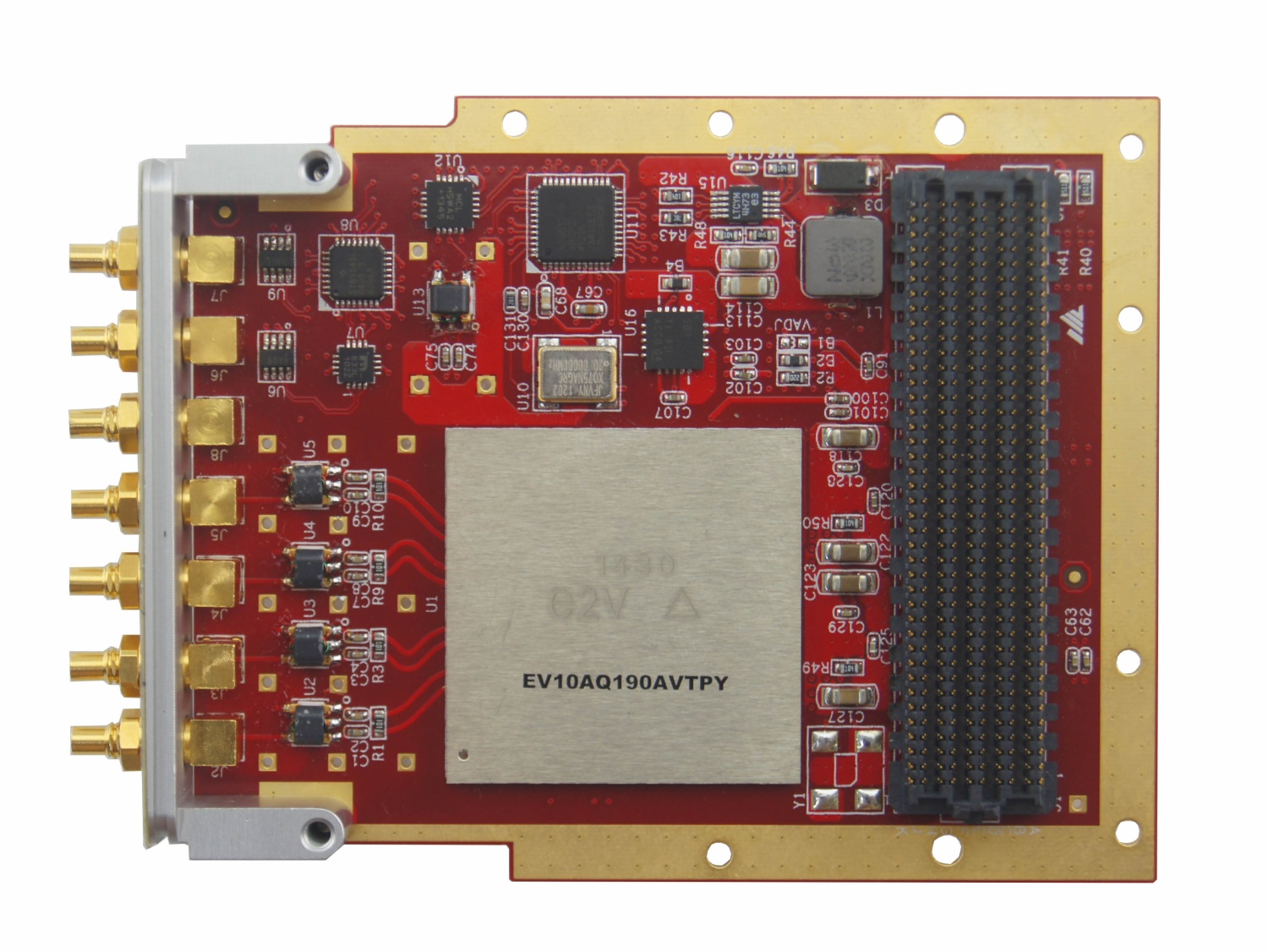

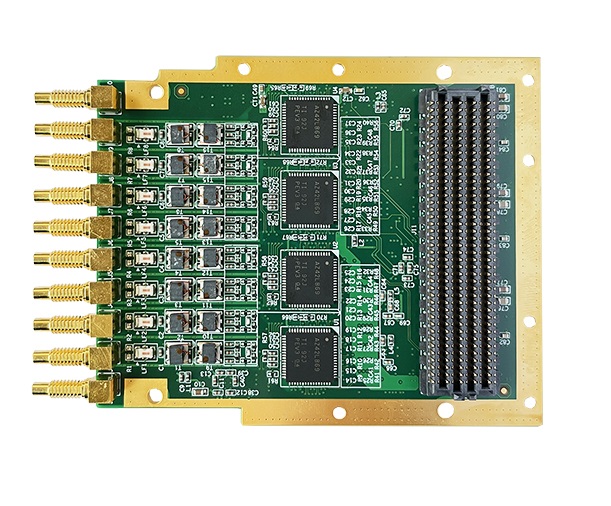

FMC子板因為其多樣性,靈活性及得到日益廣泛的使用。坤馳科技做為高速數據采集產品和FMC子板的設計者,近幾年發布了多多款FMC子板產品,它們包含高速AD板和高速DA板及混合AD/DA板。它們的電氣與機械設計依據 FMC標準(ANSI/VITA57.1),支持導冷應用,能夠滿足用戶在 特殊環境下的使用需求。 這些FMC子板可用于符合ANSI/VITA57.1標準的FMC載板之上。
目前坤馳科技提供的具體型號有:
QT7126 | QT7151 | QT7152 |
1/2通道 12bit-6.4G/3.2GS/s 高速ADC卡 |
8通道 16bit-250MS/s 高速ADC卡 |
8通道 16bit-125MS/s 高速ADC卡 |
QT7130 | QT7131 | QT7132 |
1/2/4通道 10bit-5G/2.5G/1.25GS/s 高速ADC卡 |
2通道 14bit-3G/2.6G/2GS/s 高速ADC卡 |
1/2通道 12bit-3.2G/1.6GS/s
高速 |
QT7133 | QT7135 | QT7150 |
1/2通道 12bit-3.6G/1.8GS/s 高速ADC卡 |
4通道 16bit-1G/500MS/s 高速ADC卡 |
4 通道 16bit-250MS/s
高速ADC卡 |
QT7225 | QT7234 | QT7536RF |
2通道 14bit-2.5GS/s 高速DAC卡 |
4通道 16bit-1.25GS/s 高速DAC卡 |
2 通道 16bit ADC;2路 14bit DAC 300MHz-6GHz射頻收發子卡 |
QT7332 | QT7420 | QT7426A |
1通道 12bit-4GS/s 高速ADC卡 1通道 16bit-12.8GS/s 高速DAC卡
|
2 路Cameralink FMC子卡 |
2路QSFP+光纖接口FMC子板 |
其他型號 |
規格 |
||||||
QT7125+ |
1/2通道,10.4G/5.2GS/s,12bit,ADC,HPC |
||||||
QT7126+ |
1/2通道,6.4G/3.2GS/s,12bit,ADC,HSPC |
||||||
QT7131U | 8 通道, 14bit,2GS/s,ADC,雙寬,HPC+HSPC | ||||||
4通道,1G/500MS/s,16bit,ADC,HPC |
|||||||
4通道,1.25G/1G/500MS/s,14bit,ADC,HPC |
|||||||
QT7141 |
2/4/8通道, 500MS/s,14bit,ADC,HPC |
||||||
QT7150B | 4 通道,250MS/s,16bit,ADC,HPC | ||||||
1通道,6GS/s,16bit,DAC,HPC |
|||||||
2通道,12.6GS/s,16bit,DAC,HPC |
|||||||
2通道,9GS/s,14bit,DAC,HPC |
|||||||
4通道,2.8GS/s,16bit,DAC,HPC |
|||||||
8通道,500MS/s,16bit,DAC,HPC |
|||||||
2通道,14bit,3G/2.6G/2GS/s,ADC;2通道,16bit,12.6GS/s,DAC |
|||||||
QT7335 | 2通道,16bit , 1.0GS/s, ADC ; 16bit ,4 通道, 2.8GS/s ,DAC | ||||||
2通道,16bit,250MS/s,ADC;2通道,16bit,500MS/s,DAC |
|||||||
QT7350DC | 2通道,16bit,250MS/s,ADC;2通道,16bit,500MS/s,DAC | ||||||
4通道,16bit,250MS/s,ADC;4通道,16bit,500MS/s,DAC |
|||||||
全功能cameralink FMC子卡,可支持2xBase,1xMedium,1xFull以及一進一出 |
|||||||
4路SFP+光纖接口FMC子板 |
|||||||
2路SFP+光纖接口和1路QSFP+光纖接口FMC子板 |
|||||||
QT7426D |
2路定制光纖接口輸入 |
||||||
QT7426E |
1路定制光纖接口輸入,單芯雙向,FC接口,HPC |
||||||
2通道,12bit ,ADC;2通道,10bit ,DAC;75MHz-6GHz射頻收發子卡 |
坤馳FMC子板提供了基于XilinxFPGA開發板ML605和VC707的標準FPGA邏輯代碼。如果用戶使用的不是這兩款載板,對于基于V6或7系列FPGA的載板,直接基于這些邏輯代碼進行接口調整即可,基于Xilinx其他FPGA的載板,則可能還需要對代碼中所用的原語替換成所用的FPGA的版本。
FMC規范定義了兩種連接器標準:160引腳的LPC(LowPinCount)和400個引腳的HPC(HighPinCount)。HPC和LPC使用相同的機械連接器,只是信號連接上不同。因此LPC的子卡可以插入HPC的載板;如果設計得當,HPC的子卡插入LPC的載板能實現部分功能。
目前坤馳開發的FMC子卡都是HPC的,如果插入LPC的載板將只能提供部分功能。常用的開發板中,ML605提供了一個HPC和一個LPC插槽;VC707提供了兩個HPC槽,但FMC2沒有連HB這組線,使用坤馳的FMC子卡只能實現部分功能;KC705提供了一個HPC和一個LPC插槽,但其HPC也沒有連HB,不是完全的HPC。
除了提供標準產品,坤馳科技也可以提供定制服務,如果上述產品不在您的選擇之列,您也可以在下面提交您的需求,我們給們做出回復:
歡迎致電咨詢:400-000-4026,或在下方網絡咨詢框留下您的郵件,我們將發送mannual。
