簡介

虛擬儀器技術的發展近期在坤馳科技得到較大的進步，該技術采用優異的采樣性能和極高的拓展性，平均單機通道N=8*n通道，最多64通道，支持機箱間同步拓展，成本低且體積小巧，通道間的同步技術逐漸成熟，板間、機箱間、域內光纖White Rabbit同步，域外GPS/北斗貨架式系統，免安裝調試；

技術應用方面逐漸便捷，例如：免開發的上位機GUI軟件，豐富的多種開發語言的開發接口例程；高速總線技術加持使得數據傳輸更快、數據獲取更便捷；靈活的配置方案，百余種不同指標高速采集模塊可按需選擇等等。坤馳最新研發一套多應用系統：高速信號同步采集系統；它是由高速信號采集卡和機箱系統組成的同步采集裝備，擁有單通道1GS/s、10bit精度，多種采樣指標、通道數量靈活配置的系統，可以高效同步的獲取高速瞬態信號。

組成

高速數據采集卡和機箱系統：

目前坤馳科技有百余種不同指標性能高速數據采集卡產品，核心指標分布如下：采樣率：5MS/s,100MS/s，500MS/s，1GS/s，2GS/s，4GS/s，5GS/s,10GS/s等采樣精度：8bit、10bit、12bit、14bit、16bit單模塊通道：1-2-4-8通道等 關于高速數據采集卡更多資料請聯系坤馳科技獲取更多資料、為您針對性選型置！

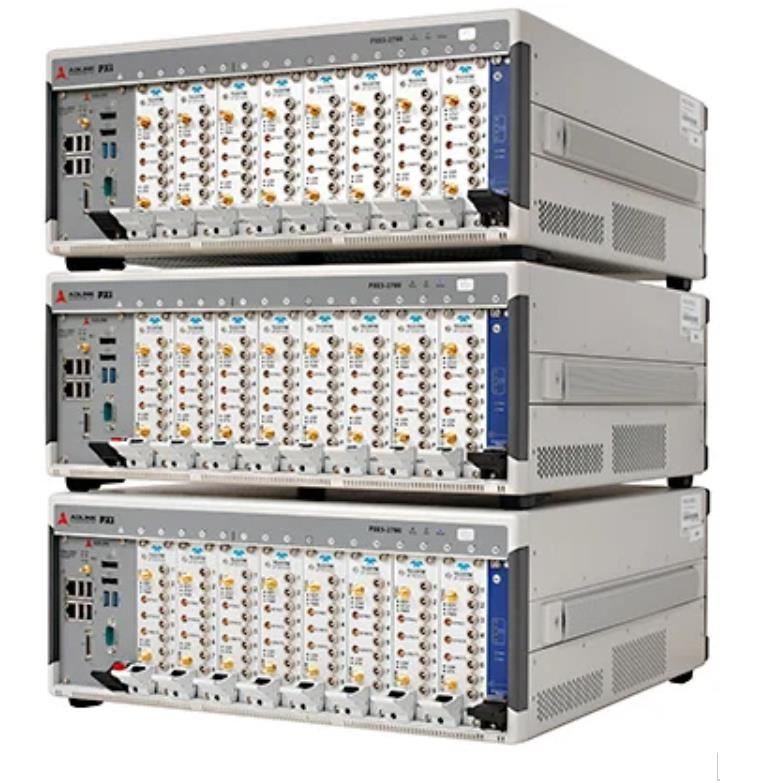

目前坤馳科技有十余種不同指標性能機箱系統平臺，核心指標分布如下：處理器：i5、i7、i9、志強系列等；內存：8GB-128GB，更大內存可拓展；存儲：TB級存儲按需選擇；總線平臺：PCIe、PXIe、MTCA、等…… 關于機箱平臺更多資料請聯系坤馳科技獲取更多資料、為您針對性選型配置！

應用

• 爆炸效應測量；

• 核物理、粒子物理、中子飛行時間；

• 湯姆遜散射；

• 產線等ATE測試系統；

• 半導體測試；

• MIMO測試；

• 超聲陣列測量系統；

• 分布式高速測量系統；

關于同步

同步的關鍵元素：

觸發和時鐘是建立系統時間的信號。時鐘信號決定”頻率“，觸發信號決定”是否“發生。因此，同步系統的三個主要因素為：

• 所有采集模塊的時鐘頻率必須保持一致，并處于相對應的階段；

• 必須有一個信號來確定每個采集模塊中記錄數據的起始點。通過觸發信號來完成，它必須對所有的單元進行對齊；

• 時間戳計數并保存在每個采集模塊中。這些計數器必須在所有的單元中進行同步操作。

時鐘同步：

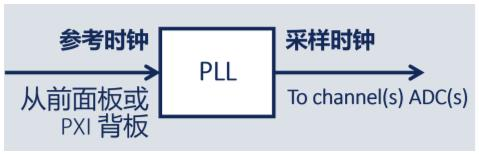

• 通過前面板上的時鐘參考或通過PXI背板參考時鐘

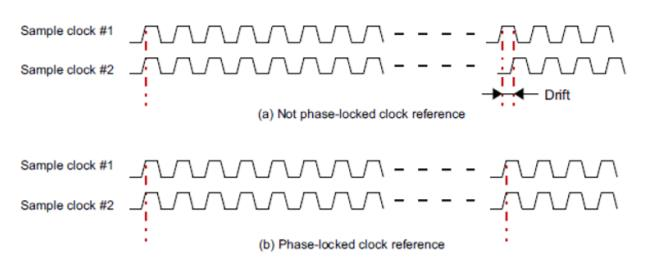

• 共同的時鐘參考保證了同步的長期穩定性

觸發和時間戳：

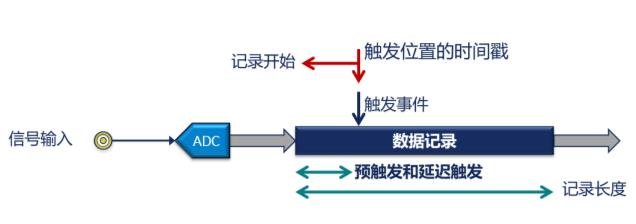

• 觸發表示測量的起點，觸發器也是實時引用事件系統中

• 時間戳是指從觸發器和時鐘中傳輸信息的實時度， 相關指標（觸發精度、時間戳精度等）

White Rabbit遠距離同步案例

白兔(WR)為使用同步以太網的大型分布式數據采集系統的同步提供亞納秒精度和皮秒精度。WR網絡可以對測量數據進行高精度時間標記，并允許在大型安裝中觸發數據捕獲。該技術可用于遠距離同步數據采集模塊。 分布在長距離的數字化儀需要一個公共時鐘，以便執行同步采樣，并使不同數字化儀之間的樣本關聯成為可能。

這種高分辨率分布通常包含三個部分:

•  一個參考時鐘，通常是10MHz

•  PPS (1 Pulse Per Second)信號，表示每秒第一個時鐘邊

•  一天中的時分秒等時間信息

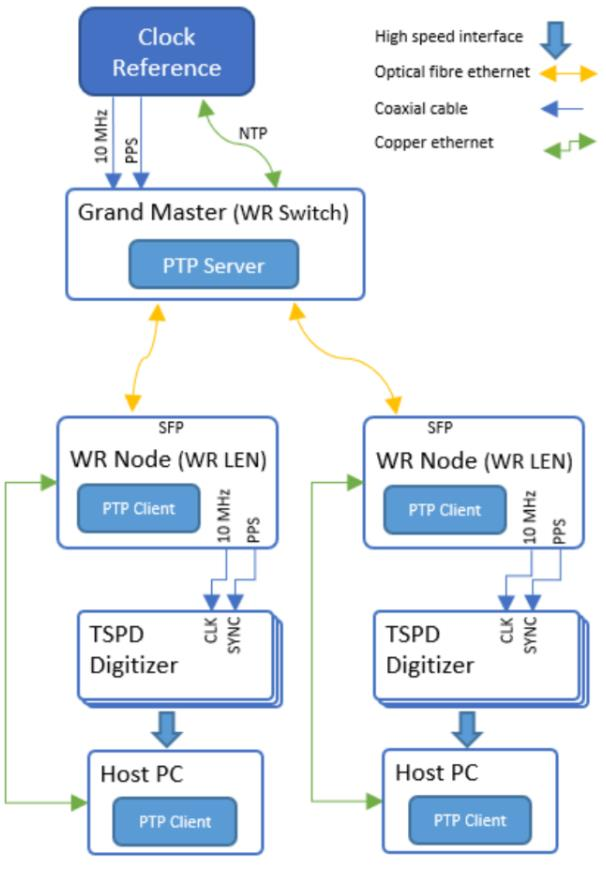

白兔節點通過光纖線纜連接，可以長達數公里，節點可以配置成菊花鏈。每個節點有10MHz時鐘和1個PPS輸出信號，而每天的時間是使用PTP分配的。

同步性能：

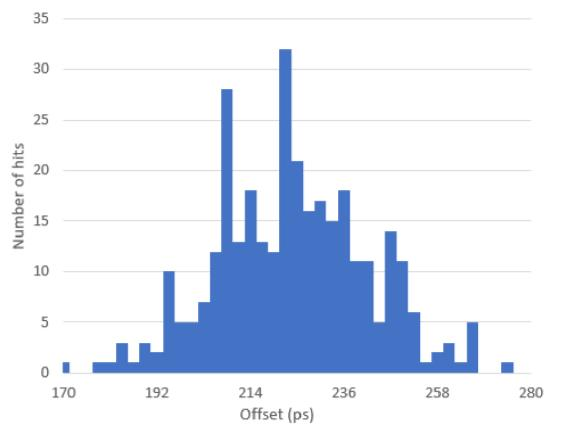

經過實際測試同步精度(標準偏差)為18皮秒，精度(偏移量)為225皮秒。（該測試數據為ADQ14-1GS/s，14bit數字化儀測試結果）
