系統規格：

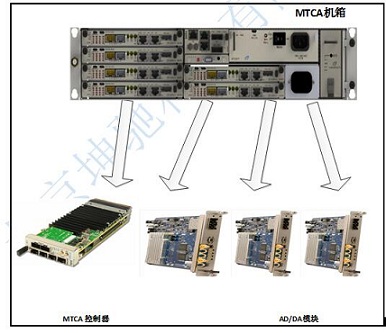

系統基于MTCA總線構架，多可集成6塊SDR14高速數據采集、回放板卡，高效MTCA控制器，堅固型機箱，北京坤馳科技有限公司也此次實現了數據采集、回放、傳輸為一體的一站式解決方案。

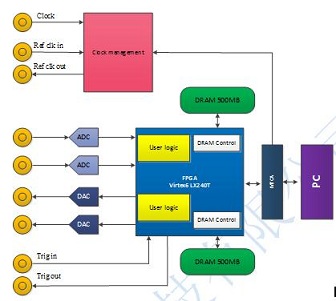

1. SDR14 –MTCA AD和DA集成于同一塊板卡，數據轉換效率高。

•  2通道14bit精度800MS/s采集模塊
•  50 歐姆AC耦合，輸入信號滿幅度2.2Vpp
•  模擬輸入帶寬550Mhz
•  支持外部時鐘輸入
•  板載500MB存儲
•  MTCA 3U 2槽位

•  2通道14bit精度1.6GS/s 回放模塊
•  50歐姆AC耦合，輸出信號滿幅度1Vpp
•  模擬輸出帶寬800Mhz
•  支持外部時鐘輸入
•  板載500MB存儲
•  MTCA 3U 2槽位



2. UTC002系列MTCA控制器具體指標如下。

•  400MHz RISC CPU處理器,
•  64MB的DDR用于MTCA系統載板控制和機架資源管理
•  配備SAS/SATA、GbE
•  無線/GPS時鐘
•  帶有擴頻能力的光纖時鐘
•  藍、紅、黃、綠LED狀態指示燈
•  Linux 2.6 嵌入式操作系統
•  兼容IPMI 2.0 協議
•  兼容HPM.1協議

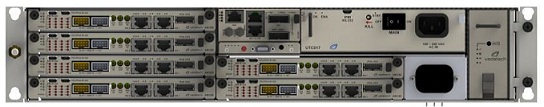

•  尺寸：19” x 2U x 14.2”
•  兼容MTCA.4規格的后IO設計，適用于高能物理等應用
•  多可裝載6塊MTCA.4卡，AMCs和TRMs雙模塊
•  單個MCH和靈活的電源模塊選項，集成度高
•  適用高速12.5GHz MTCA連接器
•  可移動的空氣過濾器、電源模塊、風扇托盤
•  單/雙 500W AC或單/雙796W DC 標準電源，其他選項可選
•  遠程警告和后置JSM
•  實用、美觀的電纜管理
•  兼容RoHS

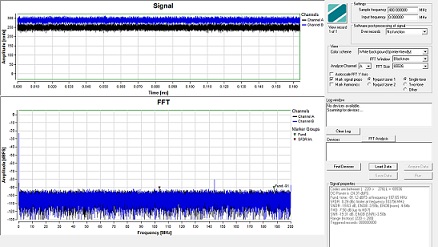

•  系統自帶軟件ADCaptureLab

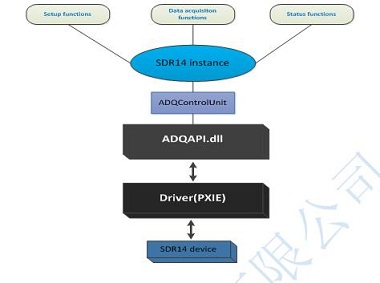

•  提供matlab、c/c++的用戶二次開發API
