在高速信號發生領域，傳統的電子儀器盡管具有強大的功能，但有時與計算機結合的大量數據的產生與播放，及與分析軟件很好的結合（如matlab），需要一種計算機總線的任意波形發生器。目前在高速信號產生模塊化儀器方面，有幾款領先的產品在此做一下介紹，以便用戶在選用時能夠基于各自的性能選擇更適合自己的產品。

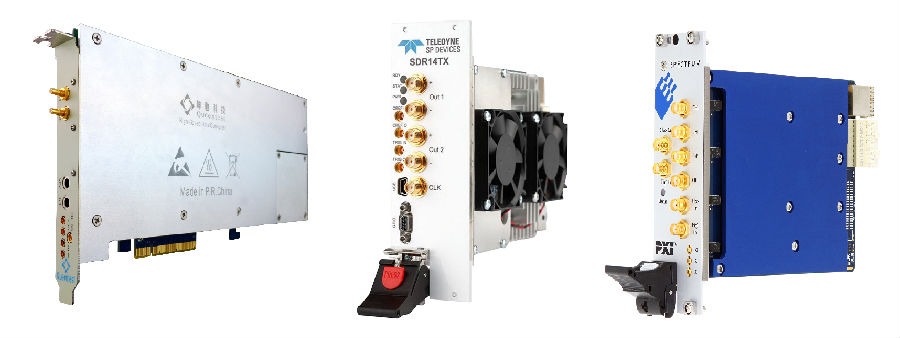

一、德國Spectrum 型號：M4i.66xx、M4x.66xx
二、瑞典SP Devices 型號：SDR14TX
三、北京坤馳科技 型號：QT1237
比較項 產品型號 | Spectrum M4i.66xx M4x.66xx | SP Devices SDR14TX | 坤馳科技 QT1237 |
數據更新速率 | 1.25 GS/s 和 625 MS/s | 2 GS/s | 2.5GS/s |
垂直精度 | 16bit | 14bit | 14bit |
通道數 | 1,2,4 | 2 | 1,2 |
輸出信號帶寬 | 400 MHz | 1 GHz–2 GHz | 500MHz |
總線形式 | PXIe/PCIe | PXIe/PCIe | PCIe |
總線傳輸速率 | 1.5GB/s | 3.4GB/s | 3.0GB/s |
板上存儲 | 4GB | 1GB | 4GB |
輸入接口 | SMA | SMA | SMA |
輸出阻抗 | 50Ω | 單端50Ω，差分100Ω | 50Ω |
輸出幅值 | 50Ω阻抗時±2.0 V 高阻抗匹配時±4 V | 單端±1V 差分±2V | AC耦合±1V DC耦合±2V |
耦合方式 | AC/DC | AC/DC | AC/DC |
電源 | 12V | 12V | 12V |
功耗 | 31-40W | 40W | 30W |
多板卡同步 | 支持 | 支持 | 不支持 |
外部時鐘 輸入輸出 | 支持 | 支持 | 輸入支持 輸出TBD |
內部時鐘 | 支持 | 支持 | 支持 |
操作軟件 | SBench | ADCaptureLab | 無 |
FPGA二次開發 | 不支持 | 支持 | 支持 |
M4i.66xx、M4x.66xx與SDR14TX都支持Windows/Linux環境下運行，QT1237目前暫支持Windows系統。
三款產品都支持PCIe總線，這為數據采集設備/儀器與PC機之間的連接提供了一個更簡單易用的方案，并提升了系統總線的數據傳輸能力。M4x.66xx與SDR14TX也支持PXIe總線，兩者都兼容NI、凌華等市面上主流的PXI機箱，這使得兩款產品可以輕松地嵌入到您的現有PXI系統中去。
SDR14TX和QT1237提供了FPGA開發套件，支持客戶對FPGA進行自定義邏輯開發。可很方便地在FPGA上實現對所采集的信號作數字濾波運算、快速傅立葉變換(FFT)等多種信號處理和分析。
任意波形發生卡外形模塊化，尺寸小巧，專為需要建立靈活的可擴展性測試測量和控制應用系統的工程師和科學家設計，可滿足以小的成本、快速的開發系統的需求。
這幾款產品都應用于廣泛的領域：電子順磁共振(EPR)、雷達、LIDAR、無線通信、科學儀器、粒子物理、半導體測試、自動化測試設備、測試和測量、量子技術、零中頻IQ系統。
