 概述

本系統實現射頻信號的數據采集存儲，并給客戶預留數據的處理接口，系統的基礎指標為：4通道，每通道同步采集時采樣率高達1Gsps,垂直分辨率 12bit,帶寬2G，F(xiàn)PGA開放的采集系統及存儲量為1TB ，傳輸速率大于1.35GB/s,的存儲系統。同時輸出參考時鐘輸出功能，同步或者觸發其他板卡及設備。

 · 一體化控制計算機系統
 · 快速穩定實時PCIe采集模塊
 · 大容量存儲模塊

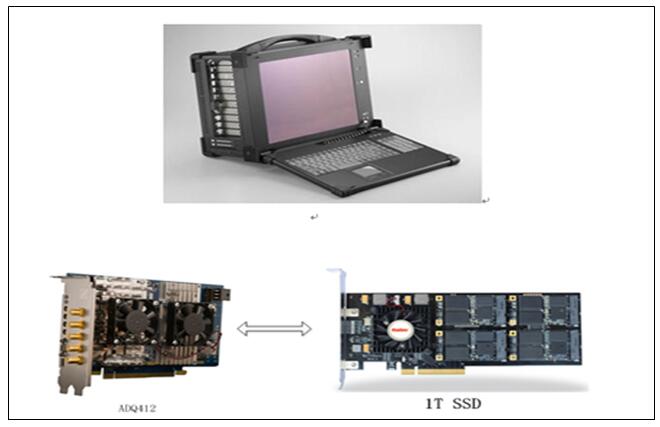

整體框圖：


射頻信號采集系統框圖



1、一體化機箱

工控機TransPAC DS200P及其內部控制器規格：

l intel core i7-3770K Ivy Bridge 3.5GHz Quad-core CPU處理器

l 1個8GB 1333MHz DDR3 Non-ECC Unbuffered Memory內存

l 1塊2.5寸500GB機械硬盤
l 10個USB2.0接口
l 2個Gigabit Ethernet LAN接口
l 160W power supply供電
l 內置windows pro 7專業版系統

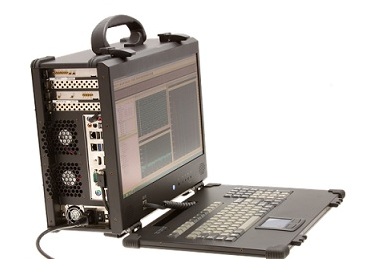

一體化機箱

2、采集模塊：

瑞典SP Devices公司： ADQ412-STD 基于PCIE總線的數據采集卡：

l 4通道同步采集；
l 12bit采集精度；
l 每通道大4Gsps采樣率；
l 高動態范圍AC耦合；
l 大2G模擬帶寬；
l 總線高速度16Gbit/s, 持續數據傳輸3.2GByte/s
l 內部和外參考時鐘；
l 參考時鐘輸出:
l 外觸發輸入和輸出；
l 多記錄>1MHZ PRF
l 時間戳
l 700M采樣點的數據存儲空間，可外接1TSSD。
l 數據接口PCIe
l FPGA開放
l 實時信號處理

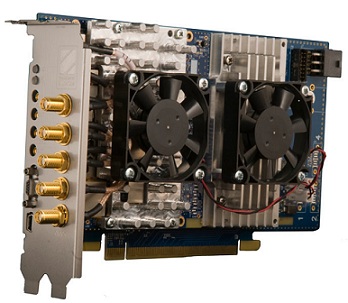

硬件外形：

機箱硬件外形

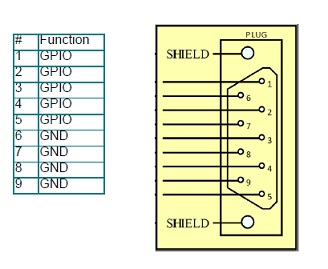

GPIO接口：

GPIO接口：

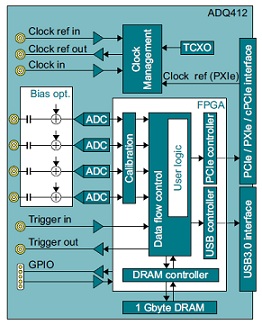

邏輯框圖：
邏輯框圖



3、存儲模塊：

RAID SSD存儲模塊：

l 容量1T及以上固態硬盤RIAD卡PCIe 高速SSD
l 大讀寫速度2000MB/s。
l 外形尺寸 190mm*75mm


存儲模塊

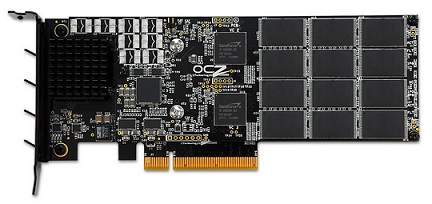

該高速數據存儲卡采用PCIe2.0 X8接口，板載1TB高速flash。功耗待機14.5W，讀寫16W，板載四顆SandForce SF-2582主控制器，持續讀寫速度高均為2.0GB/s，隨機寫入性能8KB 160000 IOPS，4KB 2500000 IOPS，大IOPS 260000。支持TRIM/SCSI unmap，S.M.A.R.T.及企業級屬性，128/256-bit AES加密，ECC 錯誤校驗，支持掉電保護和數據寫入保證（DataWrite Assurance）技術。

系統工作模式

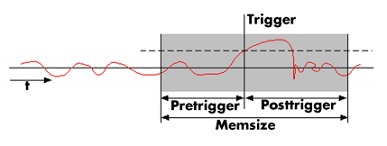

l 單板模式

當板卡工作在單板模式下，可以根據外觸發或者通道觸發，選擇相應的觸發方式，每當trigger信號到來板卡就開始采集信號，采樣的總長度是每次設置的單次采集的長度。

單板模式

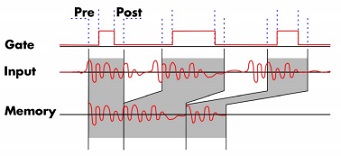

l 多板模式

當板卡工作在多板模式下，可以根據外觸發或者通道觸發，選擇相應的觸發方式，每當trigger信號到來板卡就開始采集信號，采樣的總長度是每次觸發采集的信號的長度的累加。

多板模式

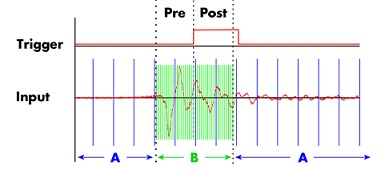

l ABA模式

當板卡工作在ABA模式下，觸發信號到來時，開始快速采集信號，觸發信號沒有時，采樣率降低，可以保持連續采集數據。

ABA模式

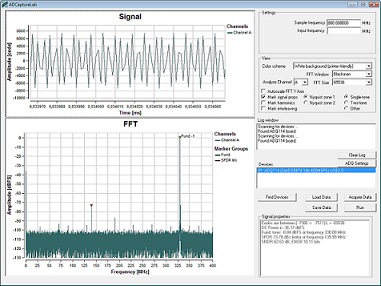

1、快速操作控制軟件
ADQDSP ADCaptureLab提供的軟件提供了快速和方便的控制數字化儀。該工具提供了兩個時域和頻域分析, 離線數據可以保存在不同的文件格式分析。比較的結果很容易做到的從文件導入數據和分析。


快速操作控制軟件

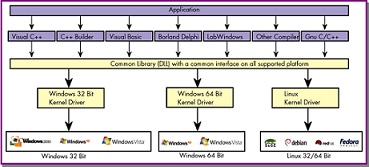

2、二次開發API函數：
我們提供豐富的接口函數和系統主要功能的例程，支持C/C++，labview的二次程序開發。


二次開發API函數


性能檢測

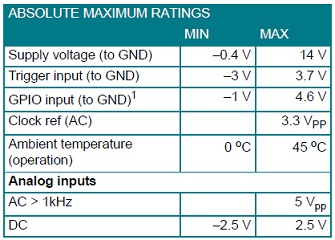

1、輸入電壓范圍：

性能檢測

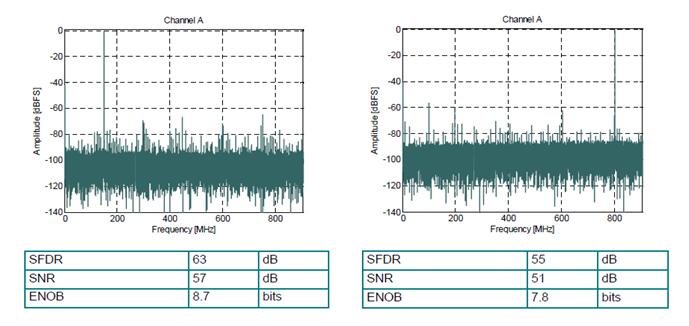

2、同步性能（噪聲與失真度）：

 1.8GSPS采樣速率下，149MHz和801MHzX信號輸入的FFT分析如下圖：

噪聲與失真度





序號

型號

描述

數量
1

便攜式工控機
1
2

King Spec Multicore RIAD

1TB SSD
1
3
ADQ412
PCIe接口采集卡
1
4
ADCaptureLab
軟件
