1系統采用標準的3U PXIe架構，包括如下幾個部分：

1．板載高速存儲器，每通道支持512Msamples采樣點存儲。

3．標準3U 18槽系統，包括3U 18槽背板，控制器以及機箱，控制器模塊可以通過以太網口將各通道的采集數據傳輸到上位機進行數據處理。

5．上位主控計算機，通過千兆以太網控制各個采集系統，并從采集系統中讀取每通道的采集數據。

采用標準3U PXIe機箱，整個系統緊湊，符合工業級溫度工作范圍，-40C°至85C°。

2．每個機箱采用獨立的時鐘/觸發控制模塊，進行時鐘和觸發信號的分發，采用星形拓撲結構，通過背板的高速互連線進行等延遲的統一分發時鐘和觸發信號。

4．通過自定義背板連接信號，增加了系統的緊湊性，大量減少了連接線。

系統實現框圖如下：

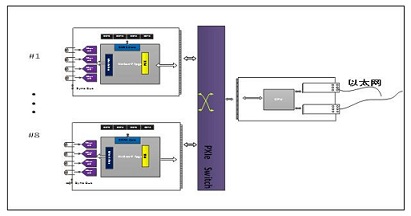

數據傳輸原理圖：

2利用卓越的多單元同步方案可搭建集成多系列、大量檢測器的同步系統，每塊ADQ14板卡都有一個同步輸入和同步輸出接口，所有的板卡可通過相關的操作鎖相到外部時鐘。

采集模塊介紹

8通道500MSPS 14bit ADC。

輸入阻抗：50 藕合/SMA

版本：0.5、2時鐘：支持板載時鐘或外時鐘

已開發固件：累加、脈沖檢測、軟件無線電等

采集模塊的實現原理如下：

硬件模塊控制：

a),，時鐘模塊

，觸發選項

觸發模式

觸發的數據流模式（triggered streaming適合大化的利用數據傳輸到主機的速度

多段記錄模式（multi record mode適合大量數據的實時采集

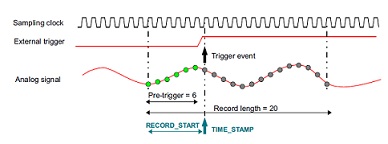

e),、 Pre-trigger

）下，預觸發的長度是有限的，對比之下，多段記錄模式下（multi-record個采樣點。

2、 Hold-off (Delay)

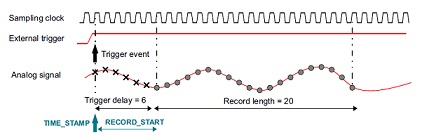

個采樣點（取決于板卡模式）

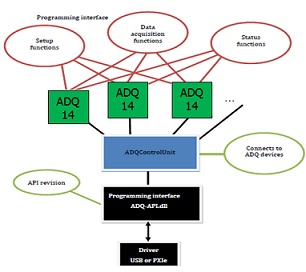

f),提供一些開發平臺的編程實例和參考工程，ADQAPI 可幫助用戶實現數字化儀的大量數據處理和實時控制。

4靈活的功能選項：

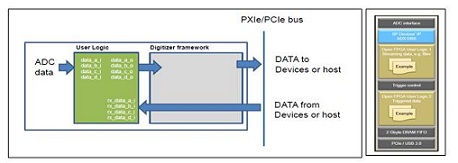

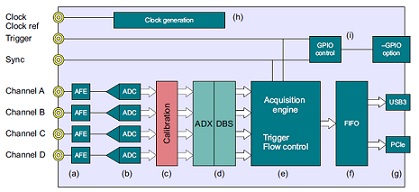

板卡原理框圖：

系統配套軟件

系統軟件包括應用軟件，二次開發API函數。應用軟件，具有虛擬示波器功能，方便設置硬件，讀取/保存數據以及波形顯示/頻譜分析功能。

1、其功能和界面如下所示：

2、二次開發API函數：

我們提供豐富的接口函數和系統主要功能的例程，支持C/C++，labview以及Matlab環境下的二次程序開發。

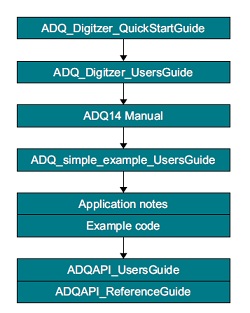

3、可提供指示文檔：
