應用：醫療
產品：M2i.4022-exp
4通道20MS/s14Bit，所述VivoSight®OCT掃描器使用掃頻源光學相干斷層掃描（SD-OCT）的皮膚的剖面成像的技術。這是為了協助診斷和治療皮膚癌和其他皮膚疾病的顯著新工具。圖像類似于超聲成像，但使用紅外光在降低穿透力為代價（限至2毫米）提供了更高的分辨率（優于10微米）。臨床醫生使用一個手持式探頭對進行病人描。
客戶定位
邁克爾遜診斷公司是總部位于英國的獨立公司，主要開發基于獨特的光學成像技術，營
銷高度創新的產品。邁克爾遜診斷公司有很多發展，營銷和支持高技術產品的綜合經驗。
管理是由癌癥研究世界的某些人物建議。
應用細節

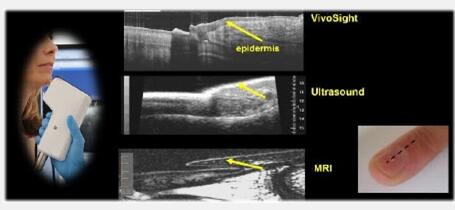

VivoSight OCT掃描儀是一種先進的激光成像技術，可產生皮膚達2毫米的深度的高清晰
度圖像。該系統已被專門開發，以幫助皮膚科醫生診斷和治療多種常見的發生皮膚癌和
其他病癥。這些圖像有助于鑒別有助于診斷的重要特征，而不需要活組織檢查。

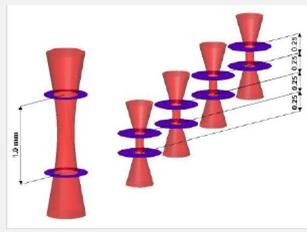

激光的每個掃描波形被用來探測皮膚的單個層面。光根據折射率的不同在組織內部不同深度分散射回。被采集的光在干涉儀中被結合成參考光束，并被檢測與數化。在本應用實現的OCT系統使用四個干涉通道同時增加聚焦的深度，提高對比度，每個波束來較窄焦點比單個波束，（因此，使用四通道數字化儀）。為降低延遲，所以所顯示的圖像會跟蹤用戶的手部動，每一幀的原始數據被讀出并與其捕獲并行處理。
需求
4個高分辨率的同步A/D通道
采樣率從13MS/s到17MS/s
快速重復率(多重記錄模式)
傳輸連續數據流到PC(FIFO模式)
C#與.NET環境下可編程
解決方案
在經過幾次測試后邁克爾遜決定采用M2i.4022-exp板卡，該
板卡擁有4個通道、14bit分辨率和20MS/s的采樣率，低成
本高效益并擁有超薄設計（4個通道且只有一個插槽寬度），
并且板卡擁有良好的噪聲性能。

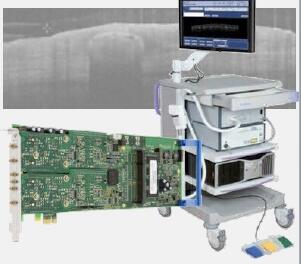

坤馳科技代理的Spectrum的板卡被安裝到一個標準的臺式電腦中，結合激光
干涉儀、檢測器和相關的電源即可工作。
所有的模塊都被放置在手推車上，并在推車頂部固定TFT顯示器。這樣使操作者在為患者檢測時很容易在屏幕上看到掃描圖像。
許多Vivosight系統都是根據這個板卡搭建的。
